195 HEIDENHAIN TNC 426 B, TNC 430

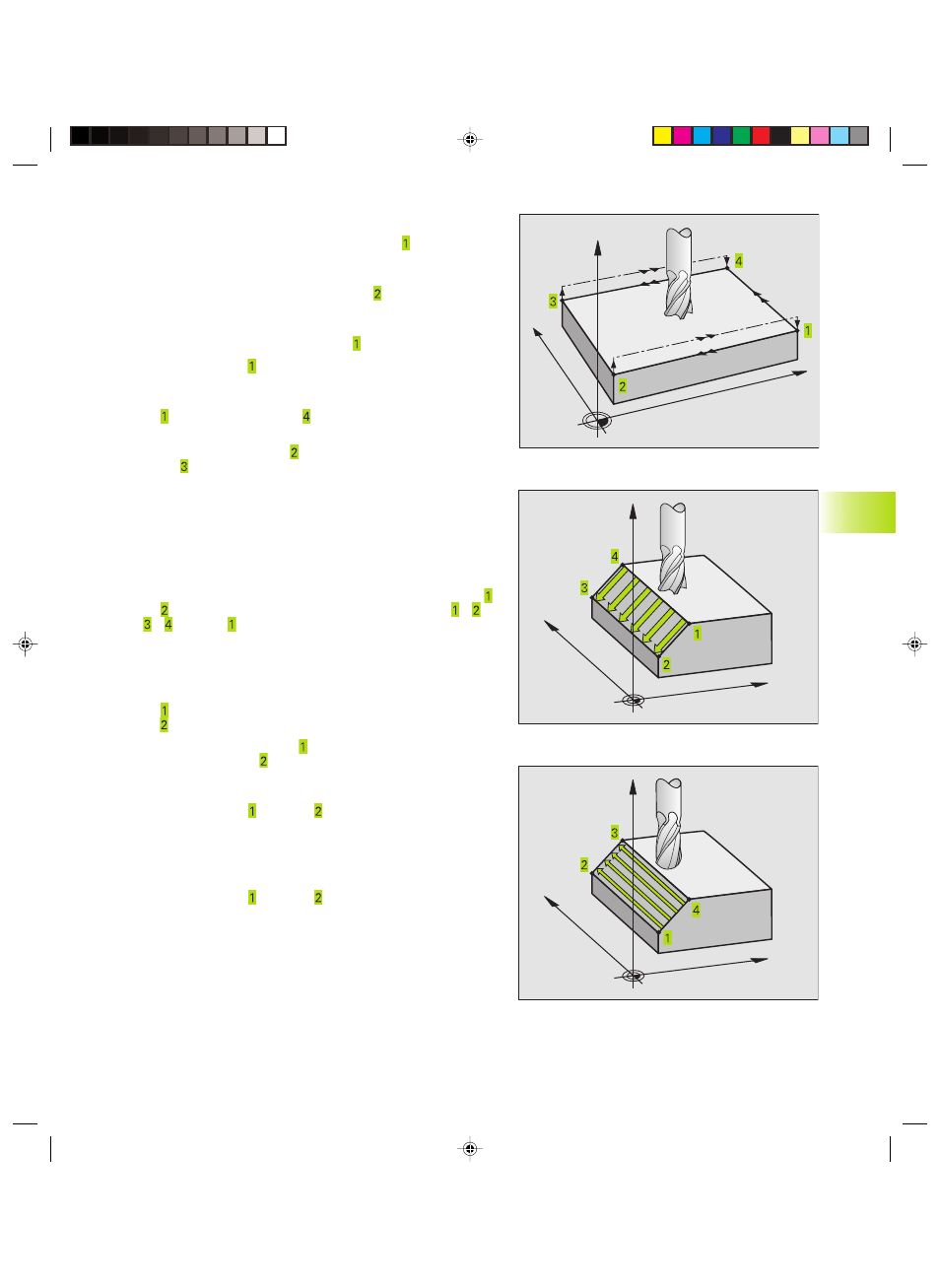

SUPERFICIE REGOLARE (Ciclo 231)
1 Il TNC posiziona l’utensile sul punto di partenza partendo dalla
posizione attuale con un movimento lineare 3D
2 Successivamente l’utensile si porta con l‘AVANZAMENTO
FRESATURA programmato sul punto finale
3 Qui il TNC sposta l’utensile in rapido FMAX del diametro
dell’utensile in direzione positiva dell’asse del mandrino,
riportandolo quindi al punto di partenza
4 Sul punto di partenza il TNC riporta l'utensile sull'ultimo valore
Z considerato
5 Successivamente il TNC sposta l’utensile in tutti e tre gli assi dal
punto in direzione del punto sulla linea successiva
6 In seguito il TNC posiziona l’utensile sul punto finale di questa
linea, calcolandolo dal punto e dallo spostamento in direzione
del punto
7 La spianatura viene ripetuta fino al completamento della super-
ficie programmata
8 Alla fine il TNC posiziona l’utensile, spostandolo del suo diame-
tro, sul punto più alto programmato nell’asse del mandrino
Impostazione del taglio
Il punto di partenza e quindi la direzione di fresatura sono libera-
mente selezionabili, poiché il TNC sposta i singoli tagli dal punto
al punto e lo svolgimento complessivo procede dai punti / ai
punti / . Il punto può essere definito su un qualsiasi spigolo
della superficie da lavorare.
Impiegando una fresa a candela la qualità della superficie può
essere ottimizzata:
■ con un taglio a spinta (coordinata dell'asse del mandrino del
punto
maggiore della coordinata dell'asse del mandrino del
punto per superfici poco inclinate)
■ con un taglio a trazione (punto della coordinata dell’asse man-
drino minore del punto della coordinata dell’asse del mandrino)
per superfici molto inclinate
■ per le superfici sghembe impostando la direzione del movimento
principale (dal punto al punto ) in direzione della pendenza
maggiore. Vedere figura in centro a destra
Impiegando una fresa a raggio frontale la qualità della superficie
può essere ottimizzata:
■ per le superfici sghembe impostando la direzione del movimento
principale (dal punto al punto ) in direzione della pendenza
maggiore. Vedere figura in basso a destra.
8.6 Cicli di spianatura
X
Y
Z
X
Y
Z
X
Y
Z
