91 HEIDENHAIN TNC 426 B, TNC 430

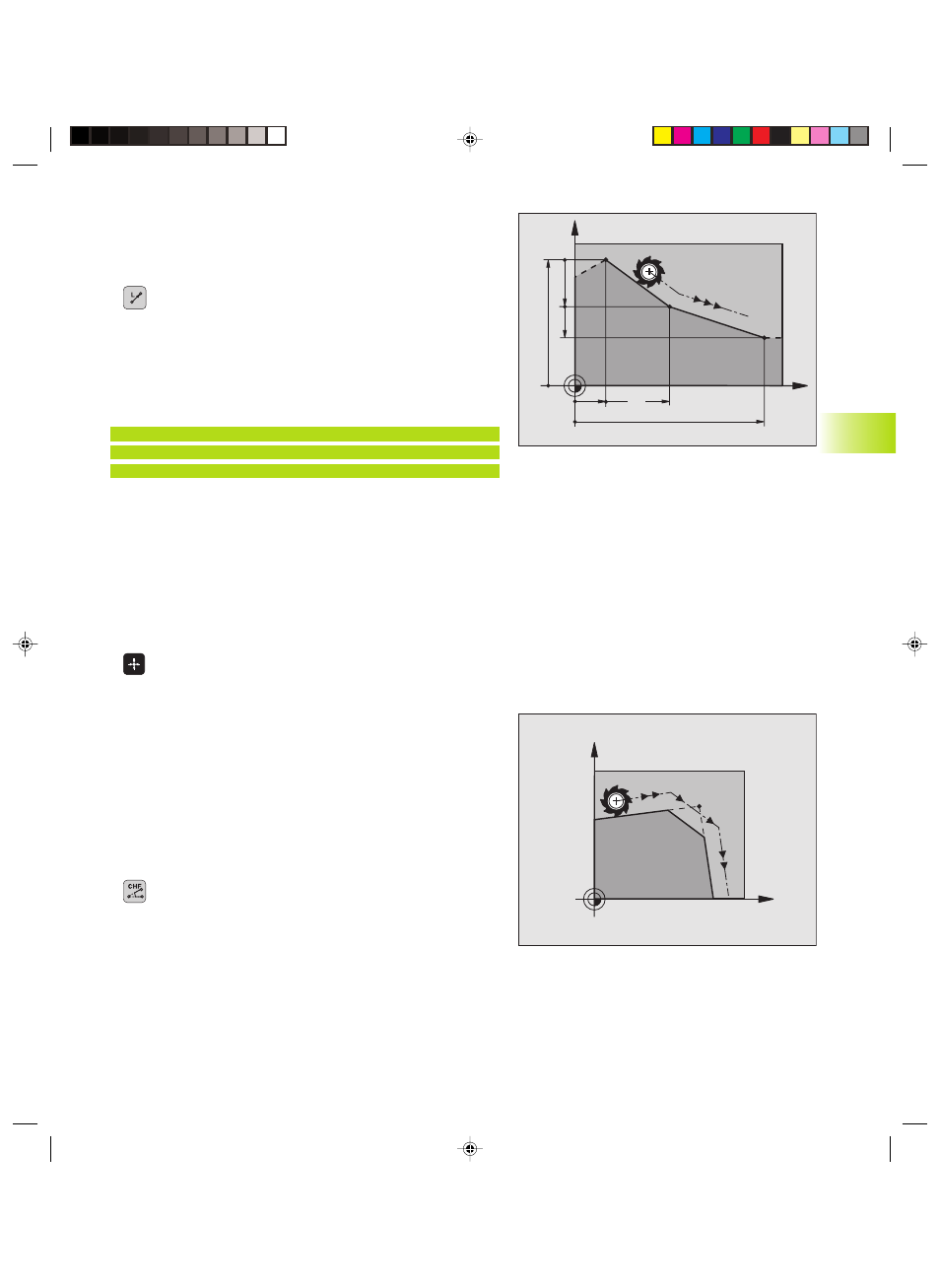

Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
ú Inserire le COORDINATE del punto finale della retta
Ove necessario:
ú CORREZIONE RAGGIO RL/RR/R0
ú AVANZAMENTO F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il
tasto ”Conferma della posizione reale”:
ú Portare l’utensile in modo operativo FUNZIONAMENTO MANUA-
LE sulla posizione da confermare
ú Commutare la visualizzazione su MEMORIZZAZIONE/EDITING
PROGRAMMA
ú Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco L
ú Premere il tasto ”Conferma della posizione reale”:
il TNC genererà un blocco L con le coordinate della
posizione reale
Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall’intersezione di due rette,
possono essere smussati.
■ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
■ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
■ Lo smusso deve poter essere eseguito con l’utensile attuale
ú SMUSSO: inserire la lunghezza dello smusso
Tener presente le avvertenze della pagina successiva!
X
Y
60
15
40
10
10
20
X
Y
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
