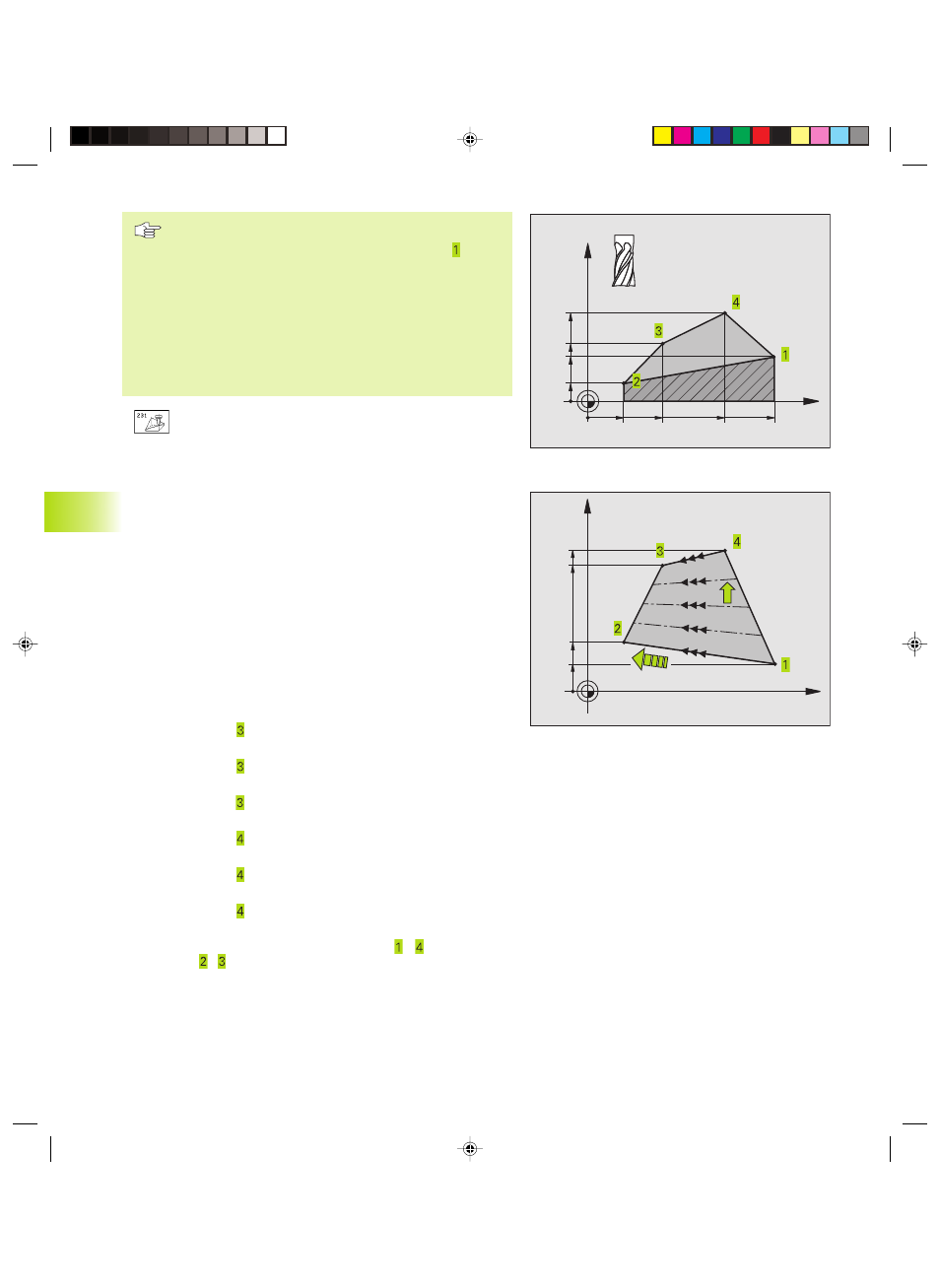

8 Programmazione: Cicli 196
Da osservare:
Il TNC posiziona l’utensile sul punto di partenza
partendo dalla posizione attuale con un movimento
lineare 3D. L’utensile deve essere preposizionato in
modo tale da escludere qualsiasi collisione con il pezzo o
i dispositivi di serraggio.
Il TNC sposta l’utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0.
Utilizzare eventualmente una fresa con tagliente frontale
a taglio centrale (DIN 844).
ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse mandrino
ú 2. PUNTO 1. ASSE Q228 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
principale del piano di lavoro
ú 2. PUNTO 2. ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
secondario del piano di lavoro
ú 2. PUNTO 3. ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell’asse
mandrino
ú 3. PUNTO 1. ASSE Q231 (assoluto): coordinata del
punto
nell’asse pricipale del piano di lavoro
ú 3. PUNT0 2. ASSE Q232 (assoluto): coordinata del
punto
nell'asse secondario del piano di lavoro
ú 3. PUNTO 3. ASSE Q233 (assoluto): coordinata del
punto nell'asse del mandrino
ú 4. PUNT0 1. ASSE Q234 (assoluto): coordinata del
punto
nell'asse principale del piano di lavoro
ú 4. PUNT0 2. ASSE Q235 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro
ú 4. PUNT0 3. ASSE Q236 (assoluto): coordinata del
punto
nell'asse del mandrino
ú NUMERO DEI TAGLI Q240: numero linee di cui il TNC
deve spostare l'utensile tra i punti - e tra i punti
-
ú AVANZAMENTO FRESATURA Q207: velocità di sposta-
mento dell’utensile durante la fresatura in mm/min. Il
TNC esegue il primo taglio a velocità dimezzata
rispetto a quella programmata
8.6 Cicli di spianatura
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
