HEIDENHAIN TNC 426 B, TNC 430 271
Disattivazione della rotazione base
ú Selezione della funzione di tastatura: premere il softkey PROBING
ROT
ú Introdurre l’ANGOLO DI ROTAZIONE ”0” e confermarlo con ENT
ú Conclusione della funzione di tastatura: premere END
12.2 Determinazione dell'origine con il
sistema di tastatura 3D
Le funzioni per la determinazione dell’origine sul pezzo allineato
vengono selezionate con i seguenti softkey:
■ Impostazione origine in un asse qualsiasi con PROBING POS
■ Impostazione di uno spigolo quale origine con PROBING P
■ Impostazione del centro cerchio quale origine con PROBING CC

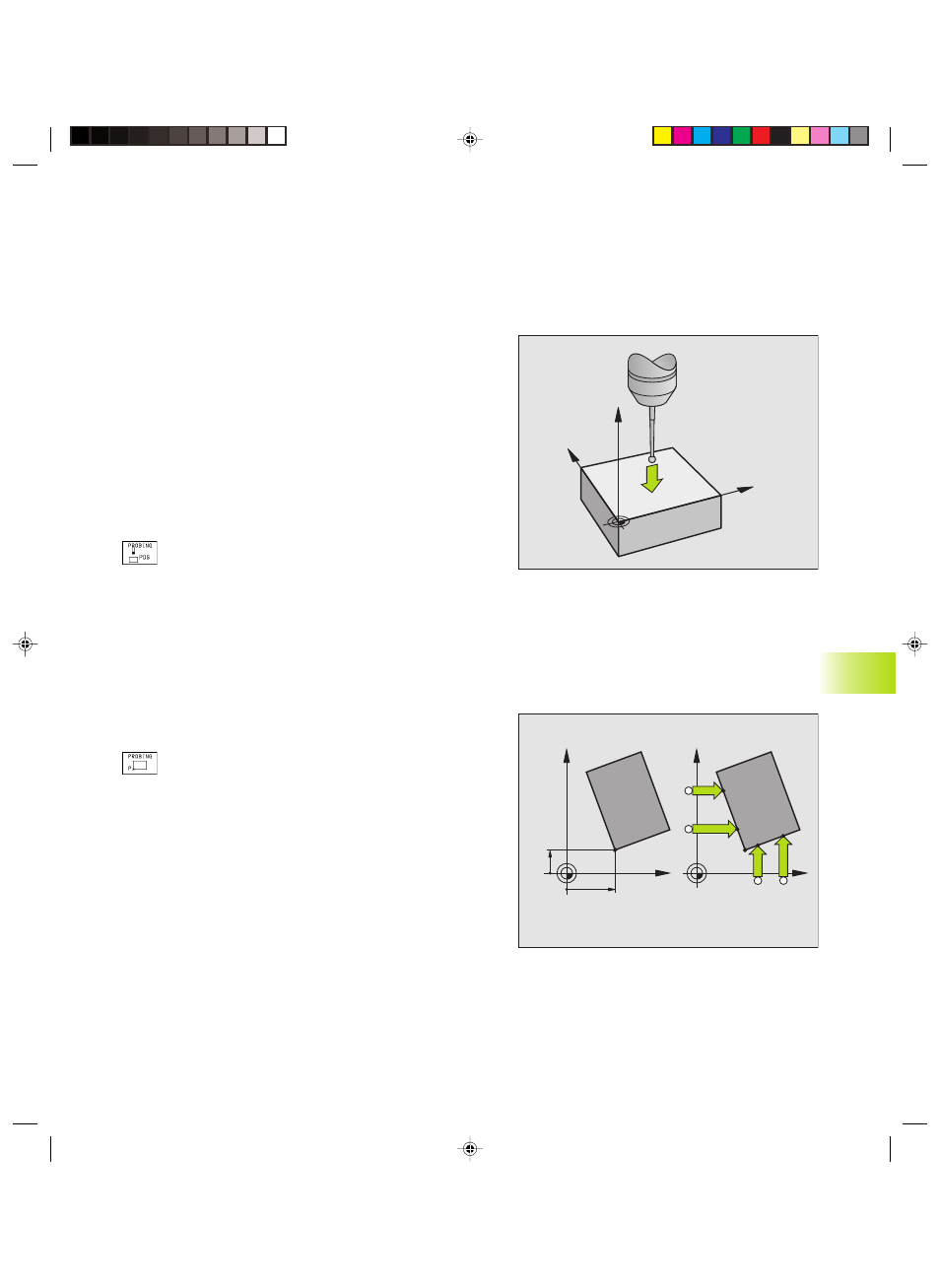

Impostazione dell’origine in un asse qualsiasi (vedere figura a
destra in alto)
ú Selezione della funzione di tastatura: premere il
softkey PROBING POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse per i quali
viene impostato l’origine, p.es. tastatura di Z in
direzione Z: eseguire la selezione mediante softkey
ú Tastatura: premere il tasto esterno di START
ú ORIGINE: introdurre la coordinata nominale e
confermare con il tasto ENT
Spigolo quale origine - conferma dei punti tastati per la rotazione
base (vedere figura a destra)
ú Selezione della funzione di tastatura: premere il
softkey PROBING P
ú PUNTI DI TAST. DALLA ROTAZIONE BASE?: premere
ENT per confermare le coordinate dei punti tastati
ú Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo, non precedentemente tastato per la
rotazione base
ú Selezione direzione di tastatura: mediante softkey
ú Tastatura: premere il tasto esterno di START
ú Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
ú Tastatura: premere il tasto esterno di START
ú ORIGINE: introdurre nella finestra del menu entrambe
le coordinate dell‘origine e confermare con ENT
ú Conclusione della funzione di tastatura: premere END
12.2 Det
er
minazione dell´or
igine con il sist
eme di tastar
ur
a 3D
Y
X
Z
P
X=?
Y=?
X
Y
P
X
Y
