HEIDENHAIN TNC 426 B, TNC 430 221
9.6 Esempi di programmazione

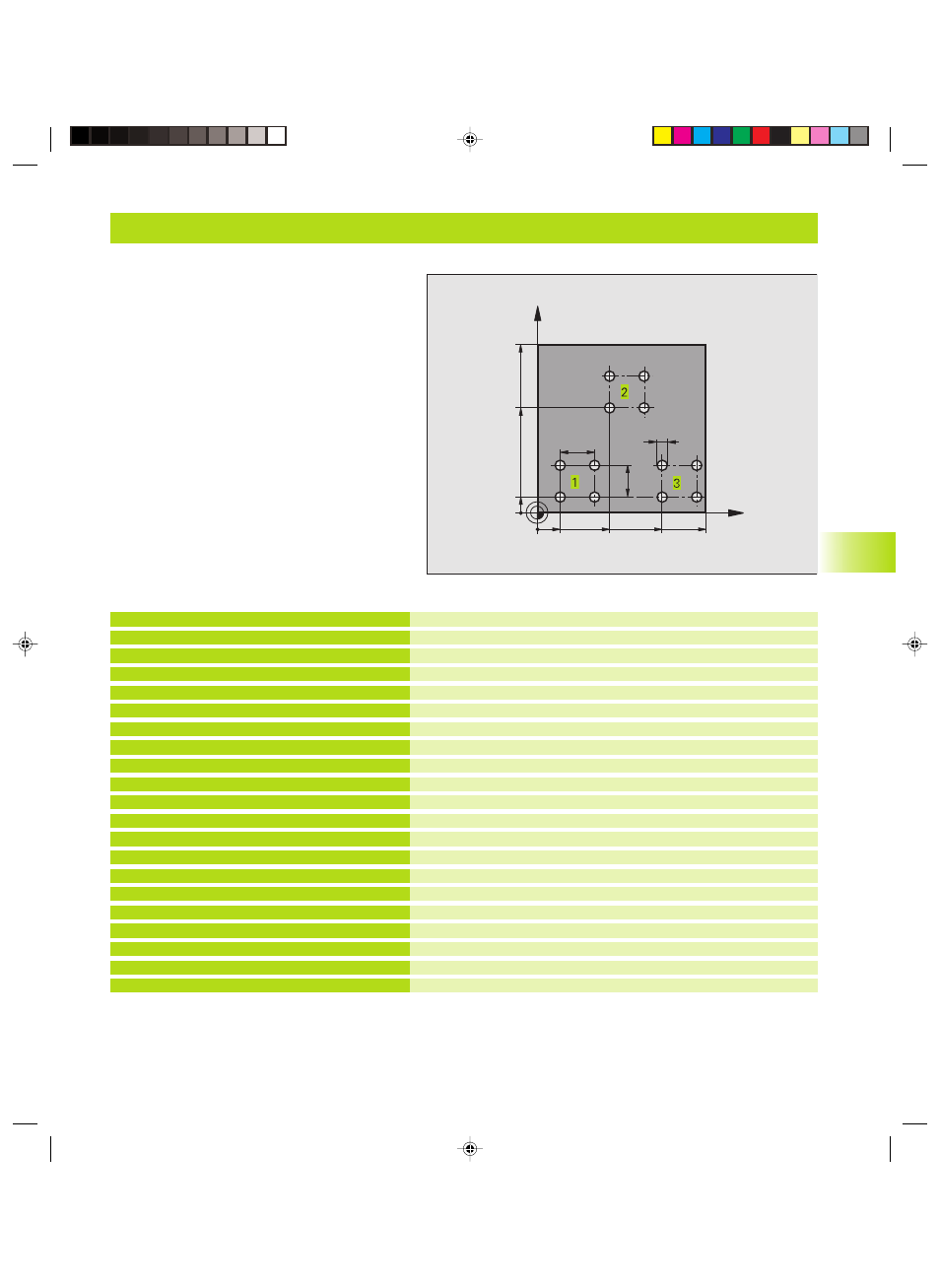

Esempio: Gruppi di fori
Esecuzione del programma
■ Posizionamento sui gruppi di fori nel
programma principale
■ Chiamata gruppo di fori (sottoprogramma 1)
■ Una sola programmazione del gruppo di fori nel
sottoprogramma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S5000
5 L Z+250 R0 F MAX
6 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-10 ;PROFONDITA‘
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2. DIST. SICUREZZA
7 L X+15 Y+10 R0 F MAX M3
8 CALL LBL 1
9 L X+45 Y+60 R0 F MAX
10 CALL LBL 1
11 L X+75 Y+10 R0 F MAX
12 CALL LBL 1
13 Z+250 R0 F MAX M2
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione del ciclo “Foratura“
Posizionamento sul punto di partenza del gruppo fori 1
Chiamata sottoprogramma per gruppo di fori
Posizionamento sul punto di partenza del gruppo fori 2
Chiamata sottoprogramma per gruppo di fori
Posizionamento sul punto di partenza del gruppo fori 3
Chiamata sottoprogramma per gruppo di fori
Fine del programma principale
X
Y
15
60
100
100
75
10
45
20
20
5
