153 HEIDENHAIN TNC 426 B, TNC 430

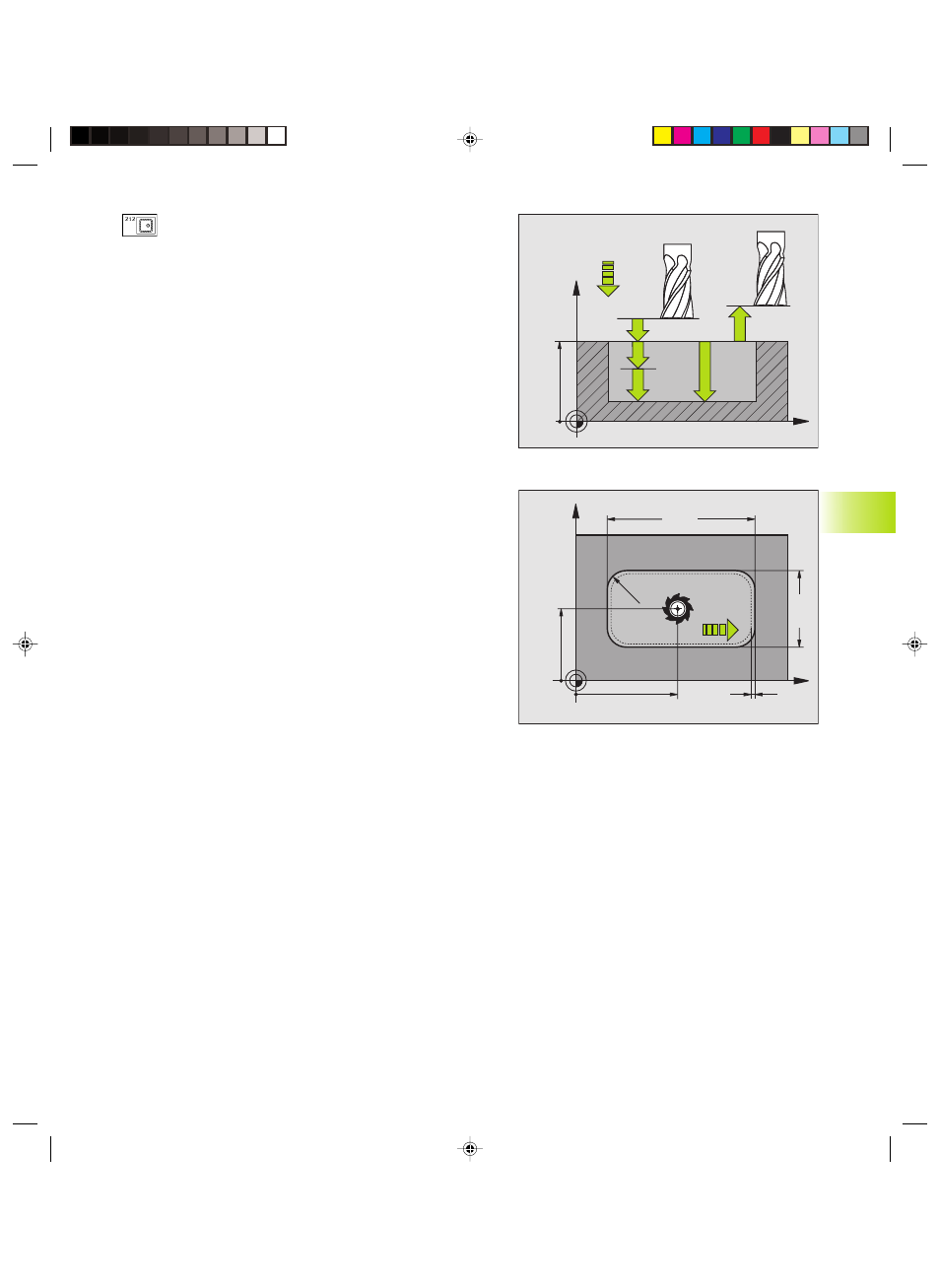

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo della tasca
ú AVANZAMENTO IN PROFONDITA‘ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA’. Per la penetrazione nel materiale
inserire un valore basso; se precedentemente è stata
fatta una sgrossatura, inserire un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota dei singoli accostamenti
dell’utensile; inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú CENTRO 1. ASSE Q216 (assoluto): centro della tasca
nell‘asse principale nel piano di lavoro
ú CENTRO 2. ASSE Q217 (assoluto): centro della tasca
nell‘asse secondario nel piano di lavoro
ú LUNGHEZZA 1. LATO Q218 (incrementale): lunghezza
della tasca parallela all’asse principale del piano di
lavoro
ú LUNGHEZZA 2. LATO Q219 (incrementale): lunghezza
della tasca parallela all’asse secondario del piano di
lavoro
ú RAGGIO DELL‘ANGOLO Q220: raggio dell’angolo della
tasca. Se non è stato inserito, il TNC considera il
RAGGIO DELL'ANGOLO uguale al raggio dell'utensile
ú SOVRAMETALLO 1. ASSE Q221 (incrementale):
sovrametallo nell’asse principale del piano di lavoro,
riferito alla lunghezza della tasca
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
