14 Funzioni MOD 300
14.5 Param. utente specifici di macchina
Il costruttore della macchina può programmare fino a 16
PARAMETRI UTENTE con relative funzioni. Consultare il
Manuale della macchina.
14.6 Rappresentazione pezzo grezzo
nello spazio di lavoro
Nel modo operativo TEST DEL PROGRAMMA è possibile effettuare
un controllo della posizione del pezzo grezzo nello spazio di lavoro
della macchina e attivare la sorveglianza di tale spazio premendo il
softkey DATUM SET.

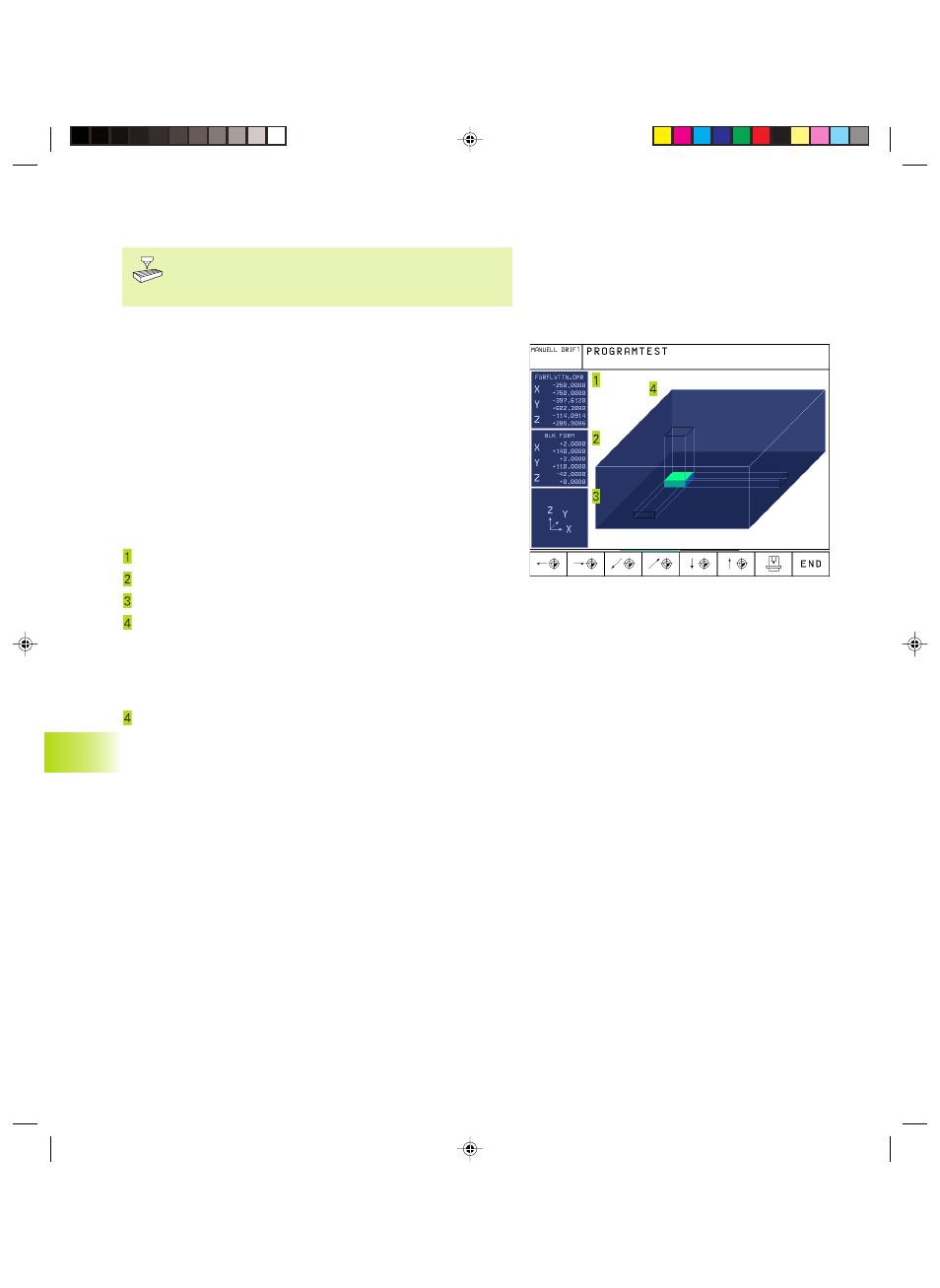

Il TNC visualizzerà lo spazio di lavoro, varie finestre con informazioni
sulle coordinate e una serie di softkey per la commutazione delle
visualizzazioni.
Campo di spostamento/origini disponibili riferiti al pezzo grezzo
visualizzato:
SPAZIO DI LAVORO
DIMENSIONI DEL PEZZO GREZZO
SISTEMA DI COORDINATE
PEZZO GREZZO CON PROIEZIONE NEI PIANI, NELLO SPAZIO DI
LAVORO
Visualizzazione della posizione del pezzo grezzo rispetto all‘origine:
premere il softkey con il simbolo ”Macchina”.
Qualora il pezzo grezzo si trovasse all’esterno dello spazio di lavoro
è possibile spostarlo nella grafica con l‘aiuto dei softkey
”Origine” nello spazio di lavoro. Successivamente occorre spostare
l‘origine nel modo operativo FUNZIONAMENTO MANUALE dello
stesso valore.
