163 HEIDENHAIN TNC 426 B, TNC 430

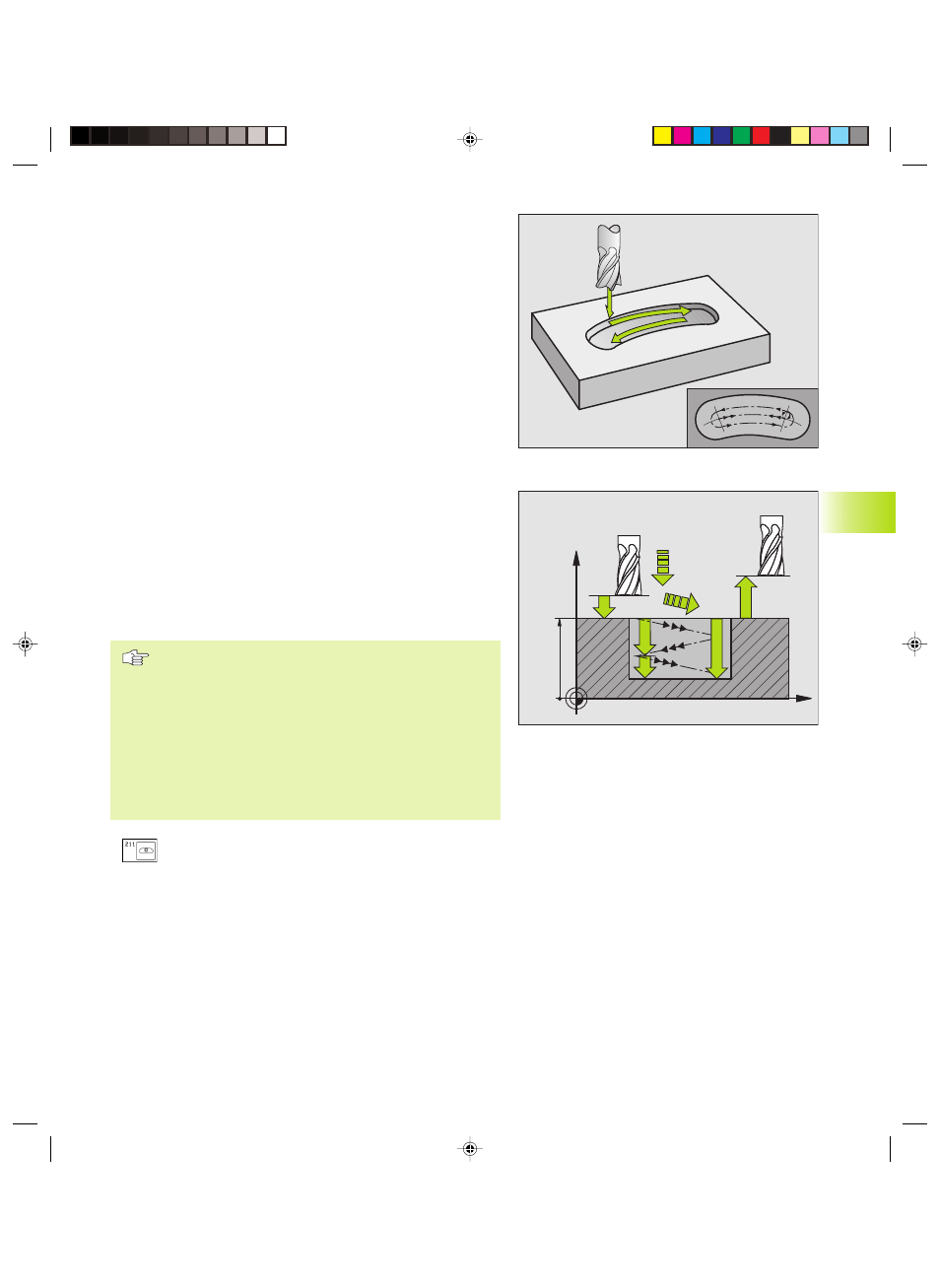

SCANALATURA CIRCOLARE (asola) con
penetrazione con pendolamento (Ciclo 211)
Sgrossatura
1 Il TNC posiziona in rapido l’utensile nell’asse del mandrino alla 2.
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio destro. Da qui il TNC posiziona l‘utensile alla DISTANZA DI
SICUREZZA sopra la superficie del pezzo
2 L’utensile si porta con l’AVANZAMENTO DI FRESATURA sulla
superficie del pezzo e da qui - penetrando obliquamente nel
materiale - fino all‘altra estremità della scanalatura
3 Successivamente l’utensile si riporta, di nuovo obliquamente
penetrando, al punto di partenza; questi passi (da 2 a 3) si
ripetono fino al raggiungimento della PROFONDITA‘ DI
FRESATURA programmata
4 Alla PROFONDITA’ DI FRESATURA l’utensile si sposta, eseguendo
una fresatura a spianare, all’altra estremità della scanalatura
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile tangenzial-
mente al profilo finito, con successiva fresatura concorde del
profilo (con M3). Il punto di partenza per la finitura si trova al
centro del cerchio destro.
6 Alla fine del profilo l’utensile si stacca tangenzialmente dallo stesso
7 Successivamente l’utensile si porta in rapido FMAX alla
DISTANZA DI SICUREZZA e, se programmata, alla 2. DISTANZA DI
SICUREZZA
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l’utensile con un movimento
alternato.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di cui l’utensile viene accostato
complessivamente con un moto alternato nell’asse
del mandrino
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
