Commutare il livello softkey nel modo operativo TEST DEL
PROGRAMMA, finché vengono visualizzati i seguenti softkey:

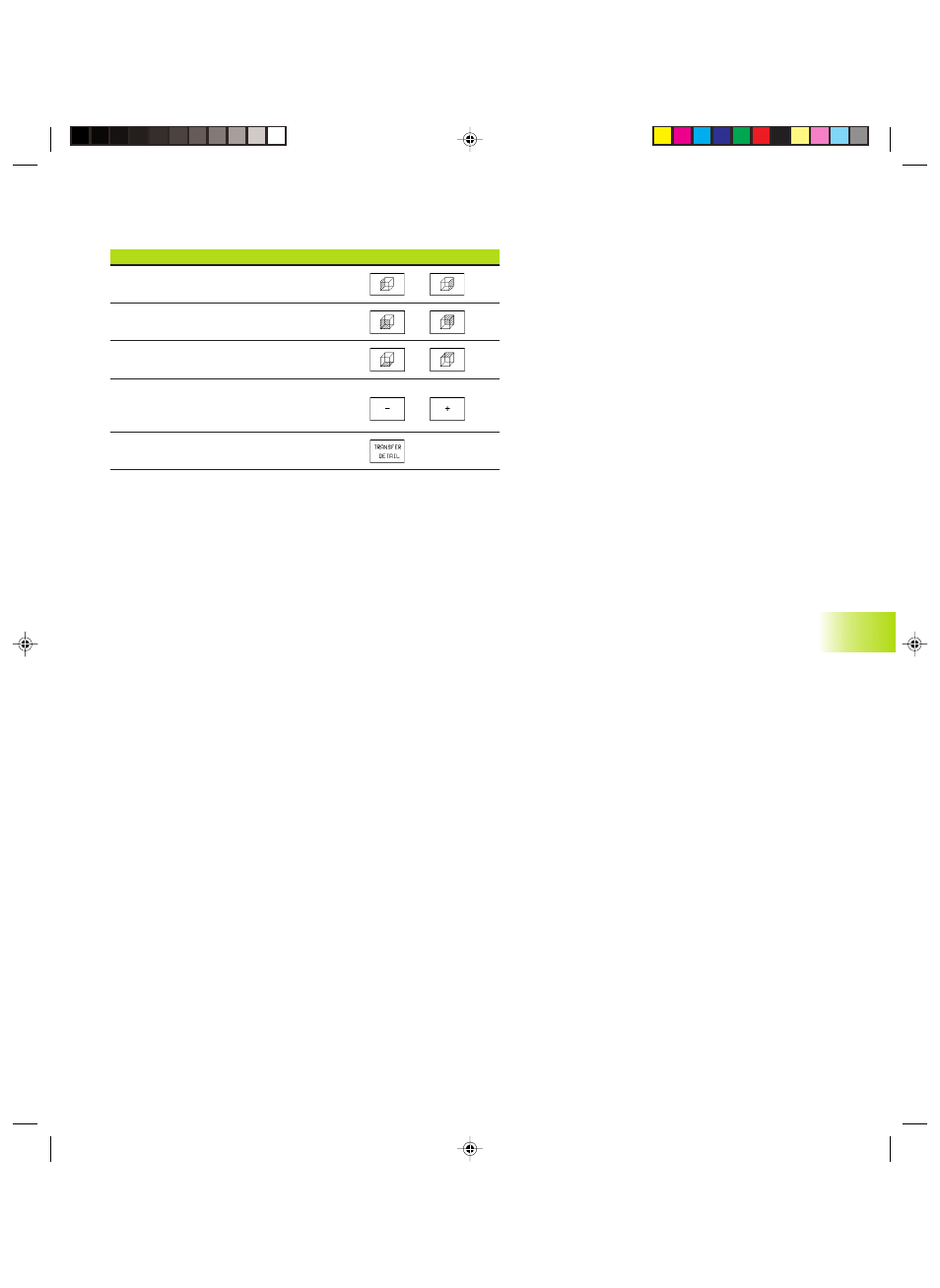

Funzione Softkey
Selezione del lato sin./destro del pezzo
Selezione del lato ant./post. del pezzo
Selezione del lato sup./inf. del pezzo
Spostamento della sezione per ridurre
o ingrandire il pezzo grezzo
Conferma del dettaglio
Modifica dell’ingrandimento di un dettaglio
Softkey vedere tabella precedente
ú Se attivata fermare la simulazione grafica
ú Selezionare il lato del pezzo con il relativo softkey
(tabella)
ú Riduzione o ingrandimento del pezzo grezzo: premere
il softkey ”–” o ”+”
ú Conferma del dettaglio desiderato: premere il softkey
TRANSFER DETAIL
ú Riavviare il test o l’esecuzione del programma
Posizione del cursore nell’ingrandimento di dettagli
Durante l’ingrandimento di un dettaglio il TNC visualizza le coordi-
nate dell’asse che viene sezionato. Le coordinate corrispondono al
campo definito per l’ingrandimento del dettaglio. A sinistra della
barra il TNC visualizza la coordinata più piccola del campo (punto
MIN), a destra la coordinata massima (punto MAX).
In caso di ingrandimento il TNC visualizza in basso a destra sullo
schermo la dicitura MAGN.
Se un’ulteriore riduzione o ingrandimento del pezzo grezzo risul-
tasse impossibile, il TNC visualizzerà un relativo messaggio
d’errore nella finestra grafica. Per eliminare tale messaggio
rispettivamente ingrandire o ridurre il pezzo grezzo.
