HEIDENHAIN TNC 426 B, TNC 430 303
14.9 Selezione della lingua di
programmazione per il file $MDI
Con la funzione MOD ”INSERIMENTO PROGRAMMA” si può
commutare la programmazione del file dati $MDI:
■ Programmazione del $MDI.H con dialogo in chiaro:
INSERIMENTO NEL PROGRAMMA: HEIDENHAIN
■ Programmazione del $MDI.I secondo DIN/ISO:
INSERIMENTO NEL PROGRAMMA: ISO
14.10 Selezione assi per la generazione
di un blocco L
Nel campo di immissione per la SELEZIONE ASSI si definisce quali
coordinate della posizione attuale dell‘utensile devono essere
confermate nel blocco L. Per la generazione di un blocco L separato
si aziona il tasto ”Conferma della posizione reale”. La selezione
degli assi viene effettuata come nei parametri macchina in modalita
bit:
SELEZIONE ASSI %11111 conferma assi X, Y, Z, IV, V
SELEZIONE ASSI %01111 conferma assi X, Y, Z, IV.
SELEZIONE ASSI %00111 conferma assi X, Y, Z
SELEZIONE ASSI %00011 conferma assi X, Y
SELEZIONE ASSI %00001 conferma asse X

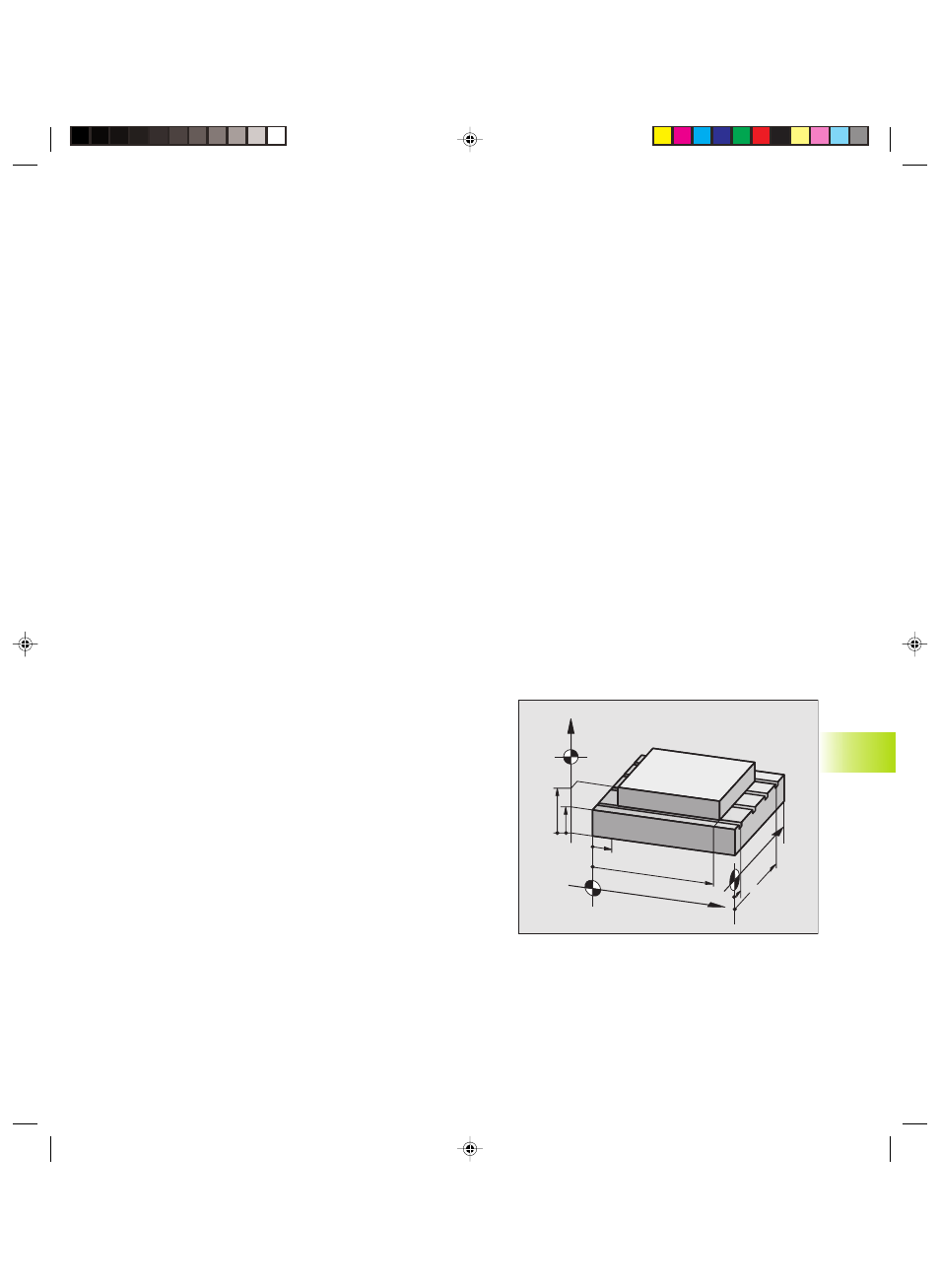

14.11 Impostazione dei limiti del campo
di spostamento, visualizzazione
dell’origine
Nell’ambito del campo di spostamento massimo è possibile
limitare il percorso di spostamento effettivamente utilizzabile per gli
assi delle coordinate.
Esempio d’impiego: protezione del divisore da collisioni
Il campo massimo di spostamento viene limitato mediante
finecorsa software. Il percorso di spostamento effettivamente
utilizzabile viene limitato con la funzione MOD AXIS LIMIT: si
impostano i valori massimi degli assi in direzione positiva e
negativa, riferiti all’origine della macchina.
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostare senza limiti nel campo di
spostamento, impostare quale AXIS LIMIT il percorso di
spostamento massimo del TNC (+/- 99999 mm).
14.9 Selezione della lingua di pr
ogr
ammazione per il file $MDI,
14.1
0 Selezione assi per la g
ener
azione
di un blocco L 14.1
1 Impostazione dei limiti del campo di spostament
o
, visualizzazione dell‘
o
rigine
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
