151 HEIDENHAIN TNC 426 B, TNC 430

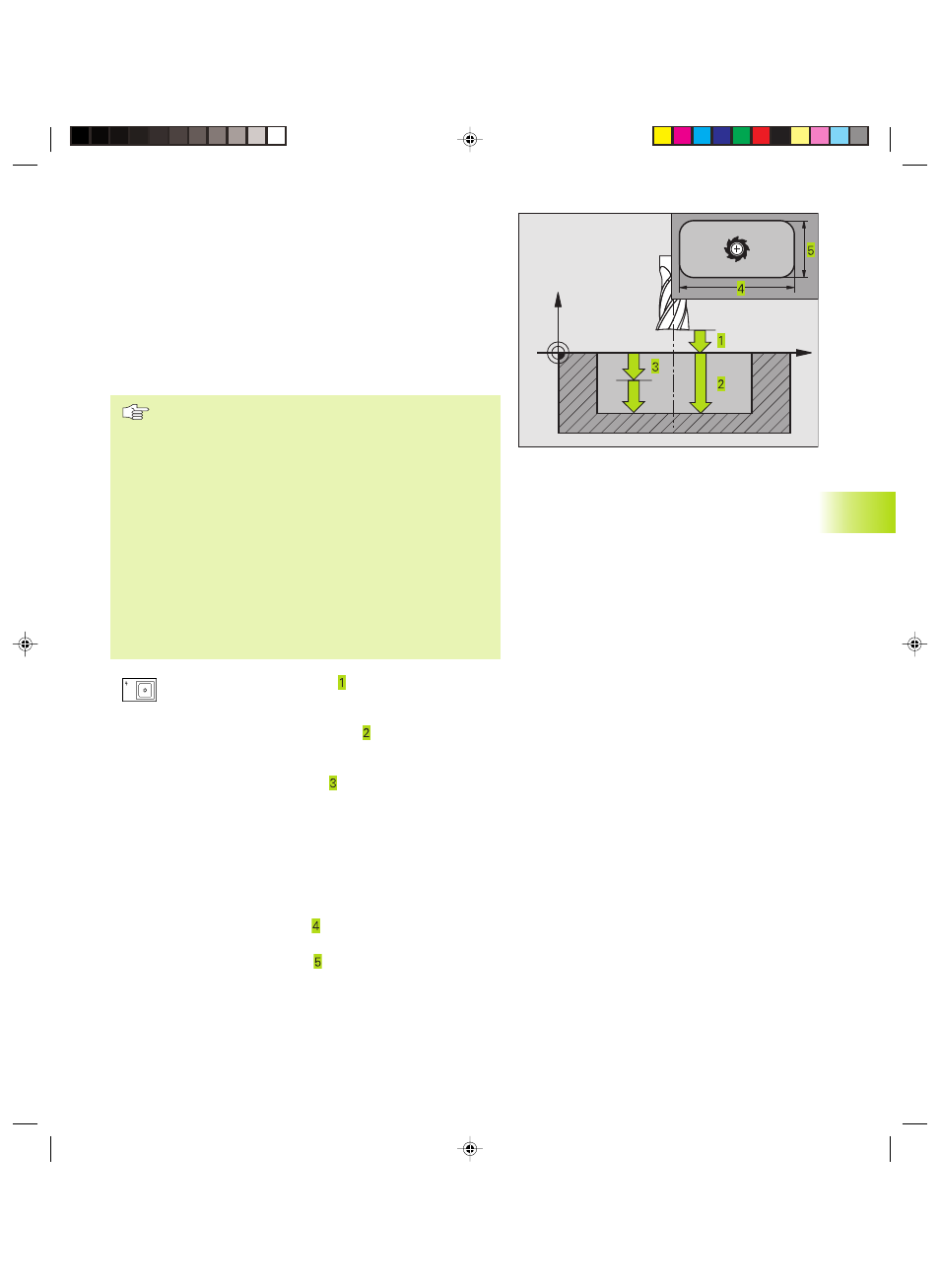

FRESATURE DI TASCHE (Ciclo 4)
1 L‘utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITA’ DI
ACCOSTAMENTO
2 Successivamente l‘utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno.
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITA’
4 Alla fine del ciclo il TNC riporta l‘utensile alla pos. di partenza
Da osservare:
Programmare un’istruzione di posizionamento sul punto
di partenza (centro della tasca) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Programmare un‘istruzione di posizionamento sul punto
di partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura al centro della
tasca.
Per la LUNGHEZZA 2. LATO vale la seguente condizione:
LUNGHEZZA 2. LATO maggiore di [(2 x RAGGIO
ARROTONDAMENTO) + accost. laterale k].
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la super-
ficie del pezzo
ú PROFONDITA’ DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo della
scanalatura
ú PROF. ACCOSTAMENTO (incrementale): quota dei
singoli accostamenti dell’utensile. Il TNC si porta in un
unico passo alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA'
sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú LUNGHEZZA 1. LATO : lunghezza della tasca,
parallela all’asse principale del piano di lavoro
ú LUNGHEZZA 2. LATO : larghezza della tasca
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
