89 HEIDENHAIN TNC 426 B, TNC 430

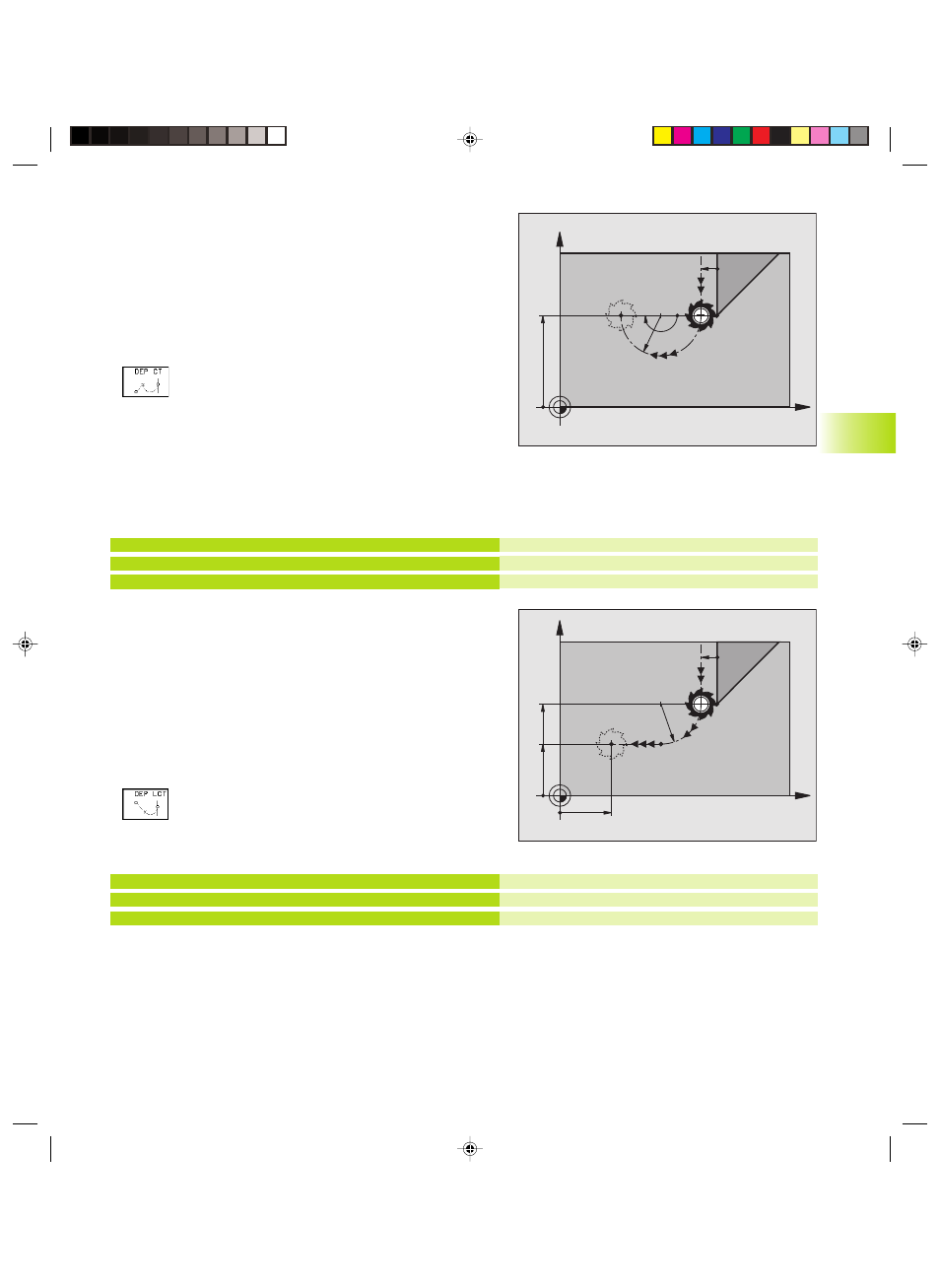

Distacco su una traiettoria circolare con raccordo
tangenziale: DEP CT
Il TNC sposta l’utensile su una traiettoria circolare dall’ultimo punto
del profilo P
E
al punto finale P
N
. La traiettoria circolare si raccorda
tangenzialmente all’ultimo elemento del profilo.
ú Programmare l‘ultimo elemento del profilo con il punto finale P
E
e correzione del raggio
ú Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN
ú RAGGIO R della traiettoria circolare
■ Distacco dell’utensile dal lato del pezzo definito dalla
correzione del raggio:
inserire R con segno positivo
■ Distacco dell’utensile dal lato del pezzo opposto a
quello definito dalla correzione del raggio: inserire R
con segno negativo
ú ANGOLO AL CENTRO CCA della traiettoria circolare
Esempi di blocchi NC
23 L Y+20 RR F100
24 DEP CT CCA 180 R+10 F100
25 L Z+100 FMAX M2
Distacco su una traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: DEP LCT
Il TNC sposta l’utensile su una traiettoria circolare dall’ultimo punto
del profilo P
E
al punto ausiliario P
H
. Da lì l’utensile si porta su una
retta al punto finale P
N
. L’ultimo elemento del profilo e la retta da
P
H
a P
N
sono raccordati tangenzialmente alla traiettoria circolare.
Pertanto la traiettoria circolare viene definita in modo univoco da R.
ú Programmare l‘ultimo elemento del profilo con il punto finale P
E
e correzione del raggio
ú Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN
ú Inserire le COORDINATE del punto finale P
N
ú RAGGIO R della traiettoria circolare
Inserire R con segno positivo
Esempi di blocchi NC
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R+8 F100
25 L Z+100 FMAX M2
Ultimo elemento del profilo: P
E
con correz. del raggio
Angolo al centro =180°, raggio traiet. circ.=10 mm
Disimpegno di Z, salto di ritorno, fine del progr.
Ultimo elemento del profilo: P
E
con correz. del raggio
Coordinate P
N
, raggio traiet. = 10 mm
Disimpegno di Z, salto di ritorno, fine del progr.
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
6.3 A
vvicinament
o e distacco del pr
ofilo
