101 HEIDENHAIN TNC 426 B, TNC 430

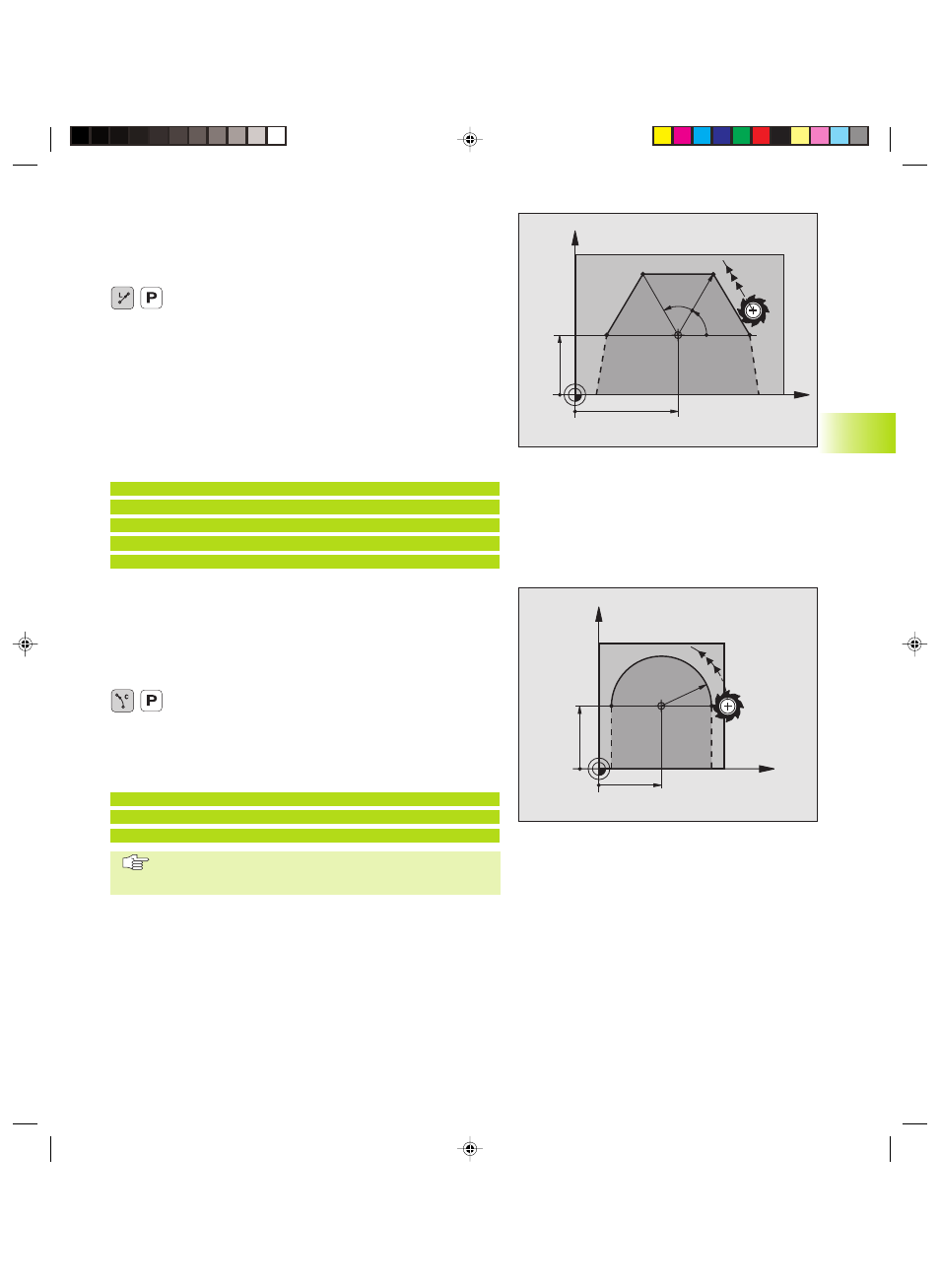

Retta LP
L’utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
ú COORDINATE POLARI RAGGIO PR: Inserire la
distanza del punto finale della retta dal polo CC
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della retta tra –360° e +360°
Il segno PA viene determinato dall’asse di riferimento
dell’angolo:
Angolo tra l’asse di riferimento dell’angolo e PR in
senso antiorario: PA>0
Angolo tra l’asse di riferimento dell’angolo e PR in
senso orario: PA<0
Esempi di blocchi NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Traiettoria circolare CP intorno al Polo CC
Il raggio delle coordinate polari PR è contemporaneamente raggio
dell‘arco di cerchio e viene definito dalla distanza del punto di
partenza dal polo CC. La posizione utensile programmata per ul-
tima prima del blocco CP costituisce il punto di partenza della
traiettoria circolare.
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della traiettoria circolare tra
–5400° und +5400°
ú SENSO DI ROTAZIONE DR
Esempi di blocchi NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso
segno per DR e PA .
X
Y
45
25
60°
60°
30
CC
X
Y
25
25
R20
CC
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
