11 Test del programma e esecuzione del programma 254
1
1
.1 Elabor
azioni gr
afic
h

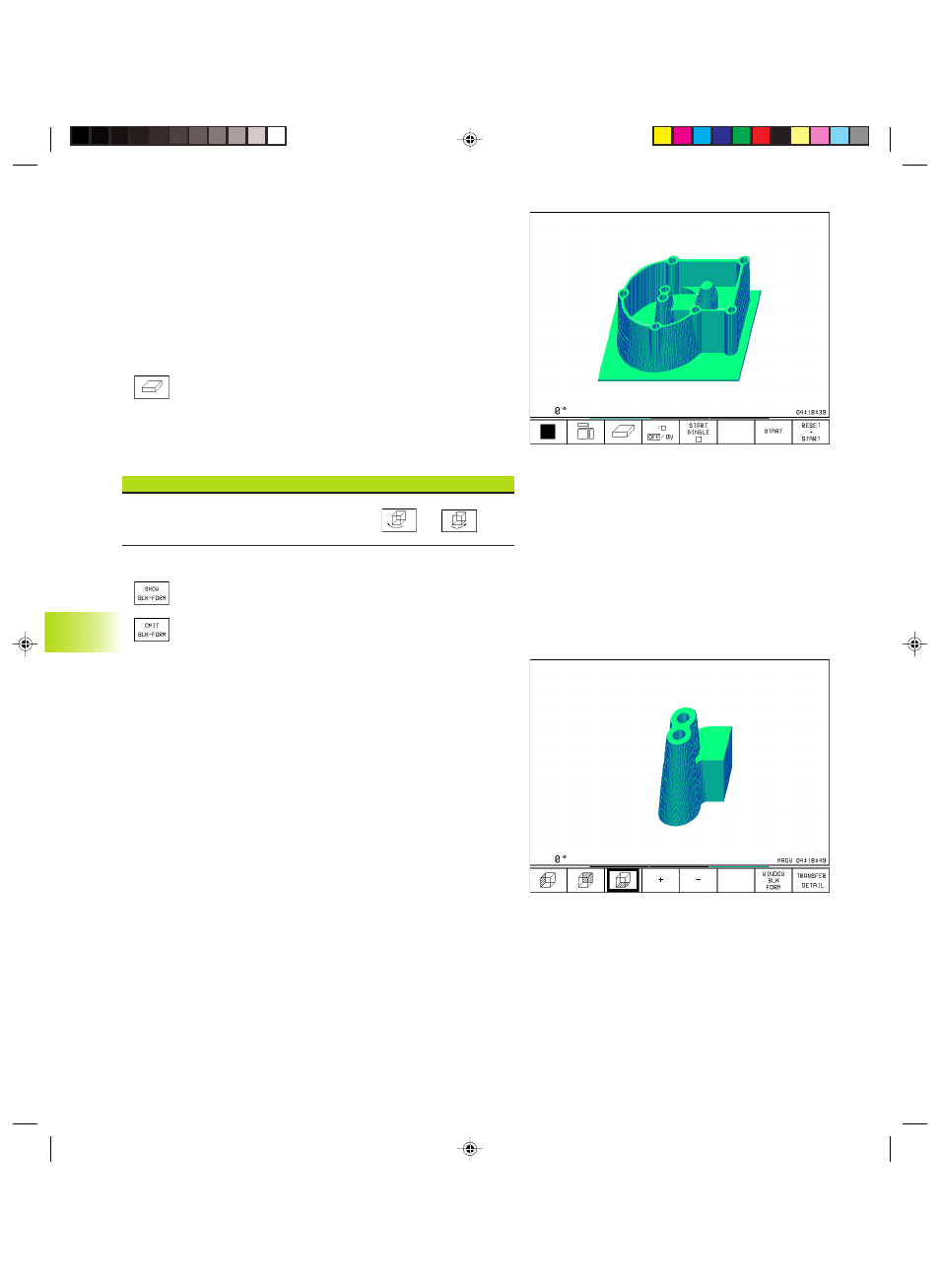

e Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse vertica-
le. I contorni del pezzo grezzo all’inizio della simulazione grafica
possono essere visualizzati quale cornice.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili
funzioni per l’ingrandimento di dettagli (vedere ”Ingrandimento di
dettagli”).
ú Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale della rappresenta-
zione in passi di 27°
Visualizzazione/mascheratura della cornice del pezzo grezzo
ú Visualizzazione cornice: softkey SHOW BLK-FORM
ú Mascheratura della cornice: softkey OMIT BLK-FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA, nella
■ rappresentazione su 3 piani e nella
■ rappresentazione 3D,
una volta fermata la simulazione grafica. La funzione di ingrandi-
mento è sempre attiva in tutte le modalità di rappresentazione.
