179 HEIDENHAIN TNC 426 B, TNC 430
Da osservare:
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844) oppure effettuare una preforatura con il ciclo 21
ú PROFONDITA’ DI ACCOSTAMENTO Q10
(incrementale): quota di cui l’utensile viene accostato
di volta in volta
ú AVANZAMENTO IN PROFONDITA’ Q11: velocità di
penetrazione in mm/min
ú AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura in mm/min
ú NUMERO UTENSILE SGROSSATURA Q18: numero
dell’utensile con il quale il TNC ha già eseguito una
sgrossatura. Se non fosse stata eseguita alcuna
sgrossatura, programmare ”0”; inserendo un numero
in questo campo, il TNC svuoterà solo la parte che non
ha potuto essere lavorata con l‘utensile di sgros-
satura.
Se l’utensile non potesse avvicinarsi lateralmente a
questa parte, il TNC effettua una penetrazione con
pendolamento; a questo scopo occorre definire nella
tabella utensili TOOL.T (vedere pag. 57) la lunghezza
del tagliente LCUTS e l’angolo massimo di penetra-
zione ANGLE dell‘utensile. In mancanza di tali
definizioni il TNC emette un messaggio d‘errore.
ú AVANZAMENTO DI PENDOLAMENTO Q19: avanza-
mento di pendolamento in mm/min

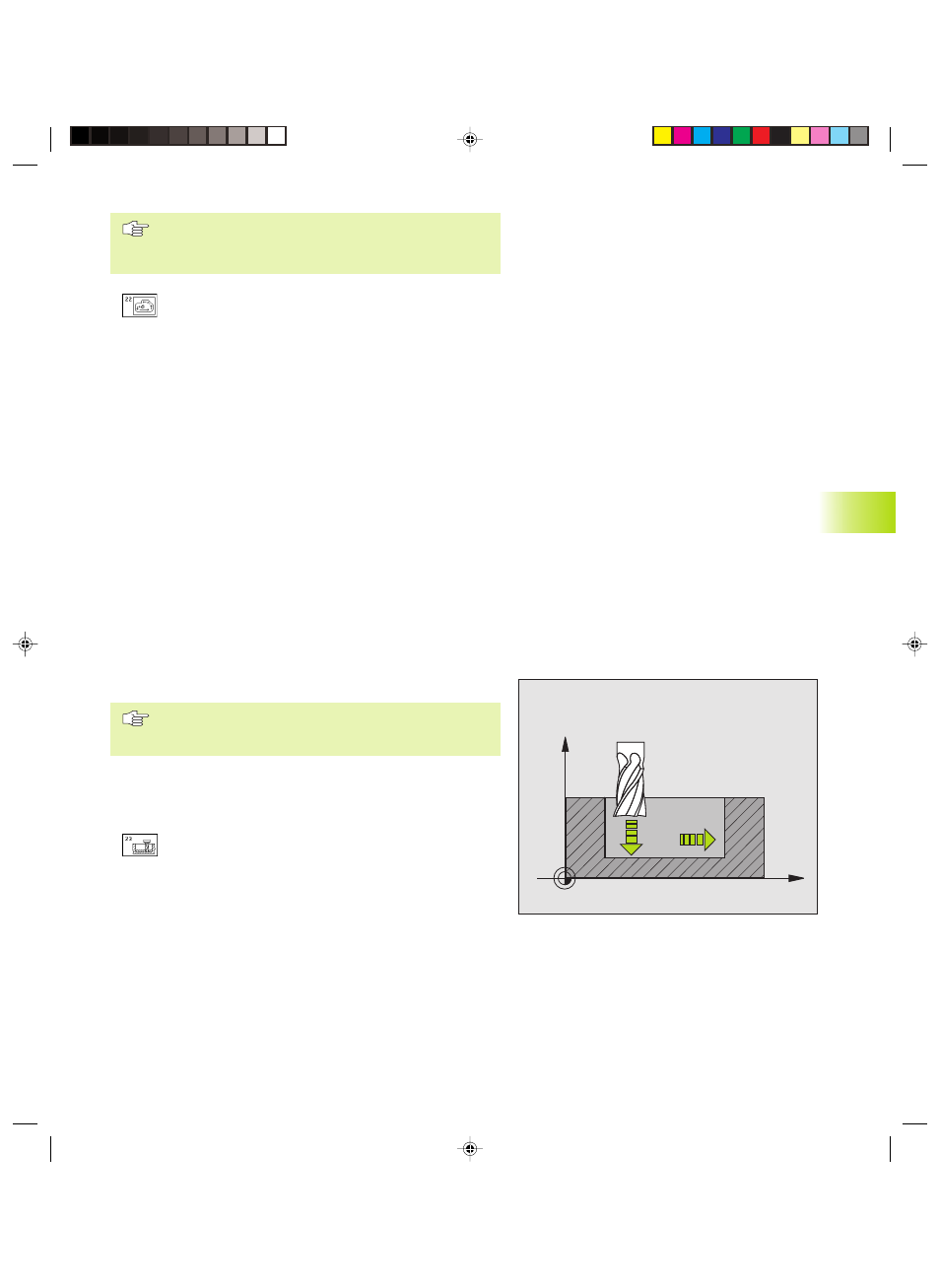

FINITURA DEL FONDO (Ciclo 23)
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca.
Il TNC porta l’utensile su un cerchio tangenziale verticale sulla
superficie da fresare per eliminare il sovrametallo rimasto dalla
sgrossatura.
ú AVANZAMENTO IN PROFONDITA’ Q11: velocità di
spostamento dell’utensile durante la penetrazione
ú AVANZAMENTO DI SGROSSATURA Q12: avanzamento
di fresatura
8.5 Cicli SL
X
Z
Q11
Q12
