8 Programmazione: Cicli 154

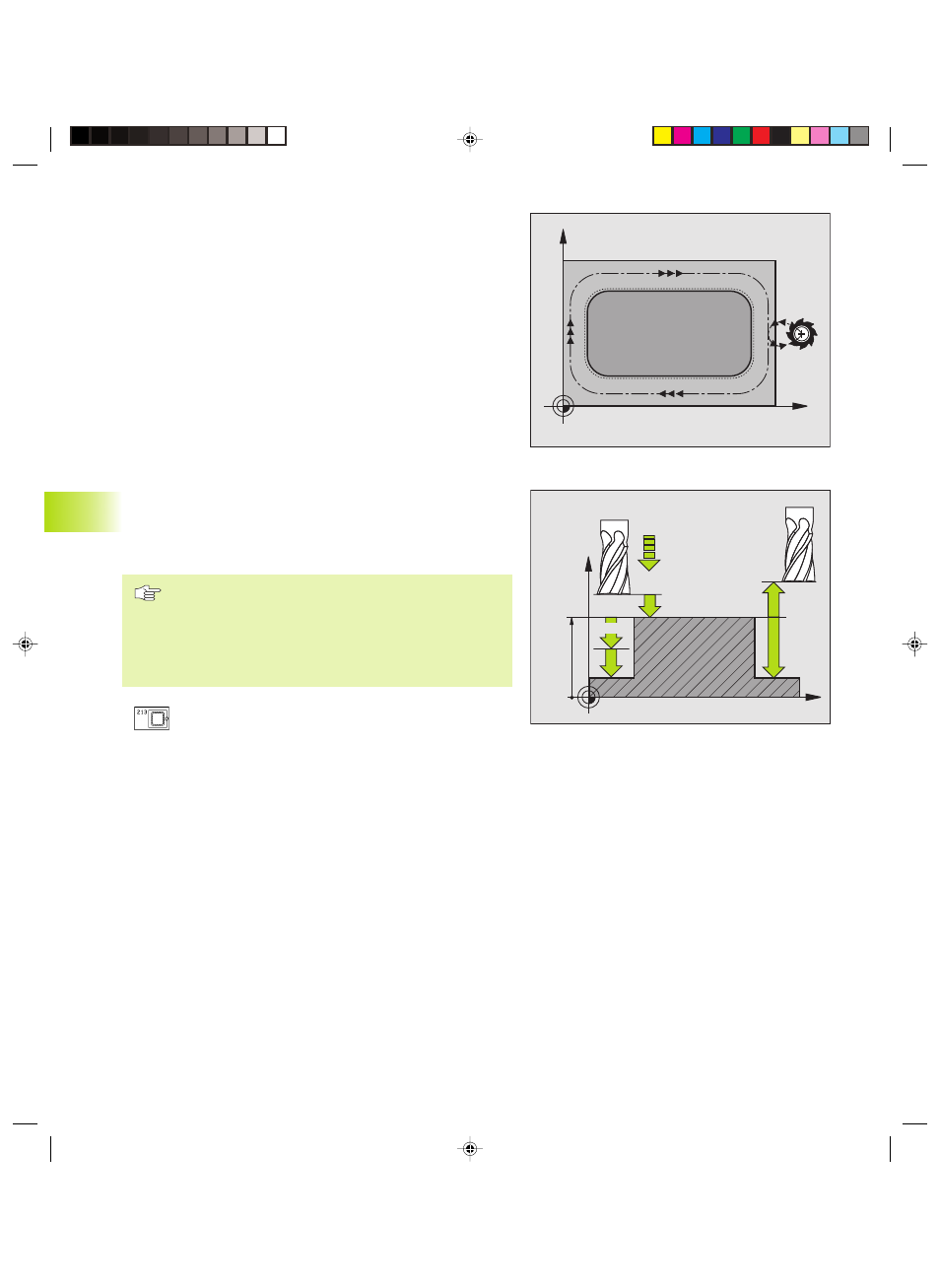

FINITURA DI ISOLE (Ciclo 213)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino
alla DISTANZA DI SICUREZZA oppure, se programmato, alla 2.
DISTANZA DI SICUREZZA e successivamente al centro dell'isola
2 Dal centro dell'isola l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Il punto di partenza si trova a destra
dell'isola, spostato di circa 3,5 volte il raggio dell'utensile
3 Se l’utensile si trova alla 2. DISTANZA DI SICUREZZA il TNC porta
l’utensile con FMAX alla DISTANZA DI SICUREZZA e da lì con
l’AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2. DISTANZA DI SICUREZZA
e successivamente al centro dell’isola (posizione finale =
posizione iniziale)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli AVANZAMENTI IN PROFONDITA’
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘. Per la penetrazione nel materiale
inserire un valore basso; se precedentemente è stata
fatta una sgrossatura, inserire un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile.
Inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
