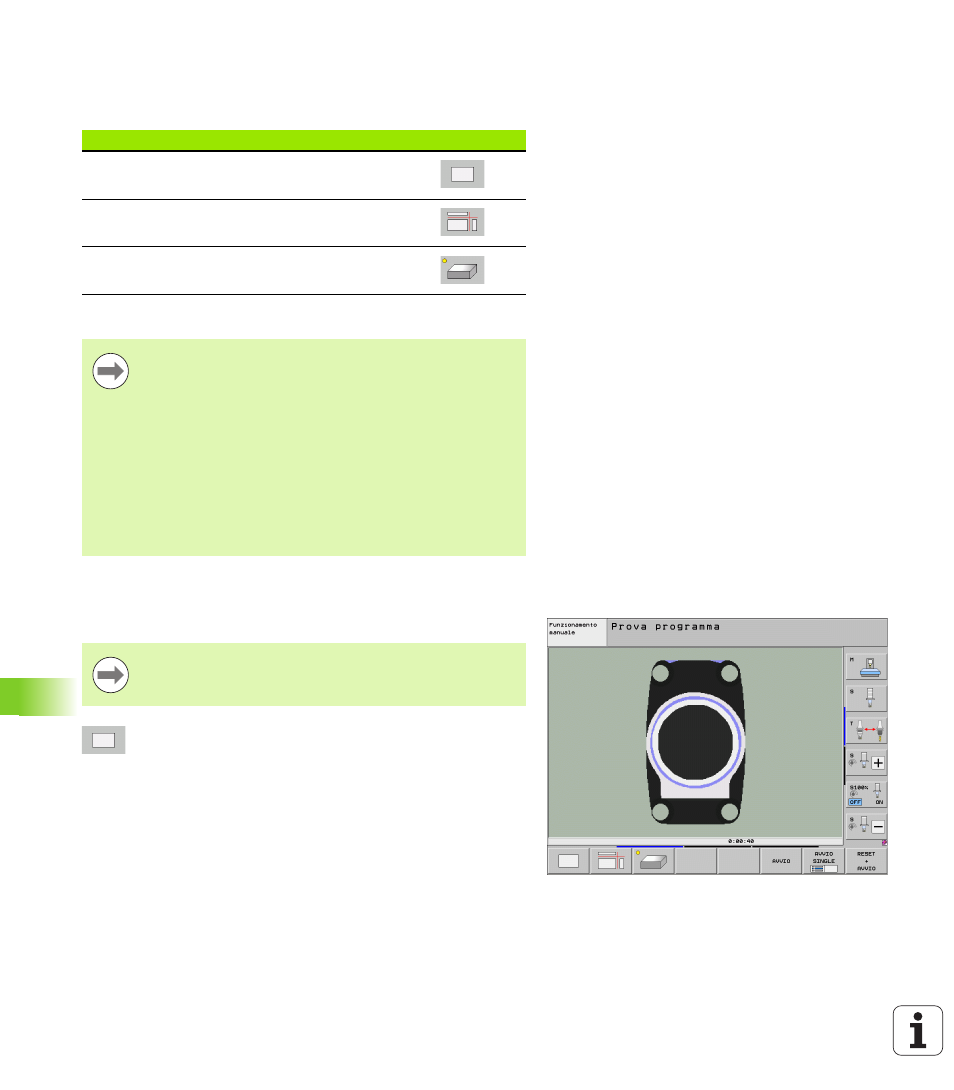

548 Prova ed esecuzione del programma
16.1
Gr
af
ica
Panoramica: viste
Nei modi operativi Esecuzione programma e nel modo operativo
Prova programma il TNC visualizza i seguenti softkey:
Limitazione durante l'esecuzione del programma
Vista dall'alto
La simulazione grafica in questa vista è la più veloce.
 Selezionare con il softkey la vista dall'alto
 Per la rappresentazione della profondità in questa
grafica si applica la regola: "Quanto più profondo,
tanto più scuro"
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
La rappresentazione grafica contemporanea alla
lavorazione non è possibile se il calcolatore del TNC è già
completamente impegnato con lavorazioni complesse o a
grande superficie. Esempio: spianatura di tutta la
superficie del pezzo grezzo con un utensile grande. In
questo caso il TNC non continua la simulazione grafica e
visualizza il messaggio ERROR nella finestra grafica, mentre
la lavorazione continua ad essere eseguita.
Il TNC non rappresenta nella grafica di esecuzione del
programma lavorazioni a più assi nel corso della
lavorazione. Nella finestra grafica appare in tali casi il
messaggio di errore Asse non rappresentabile.
Se sulla macchina si dispone di un mouse, posizionando il
puntatore del mouse su un punto qualsiasi del pezzo si può
leggere nella riga di stato la profondità in tale punto.
