6.3 A
vvicinament
o e distacco a/da un pr
ofilo
Punto finale
Premesse per la selezione del punto finale:
 raggiungibile senza collisioni
 vicino all'ultimo punto del profilo
 esclusione di danni al profilo: il punto finale ottimale si trova nel
prolungamento della traiettoria dell'utensile per l'elaborazione
dell'ultimo elemento del profilo
Esempio

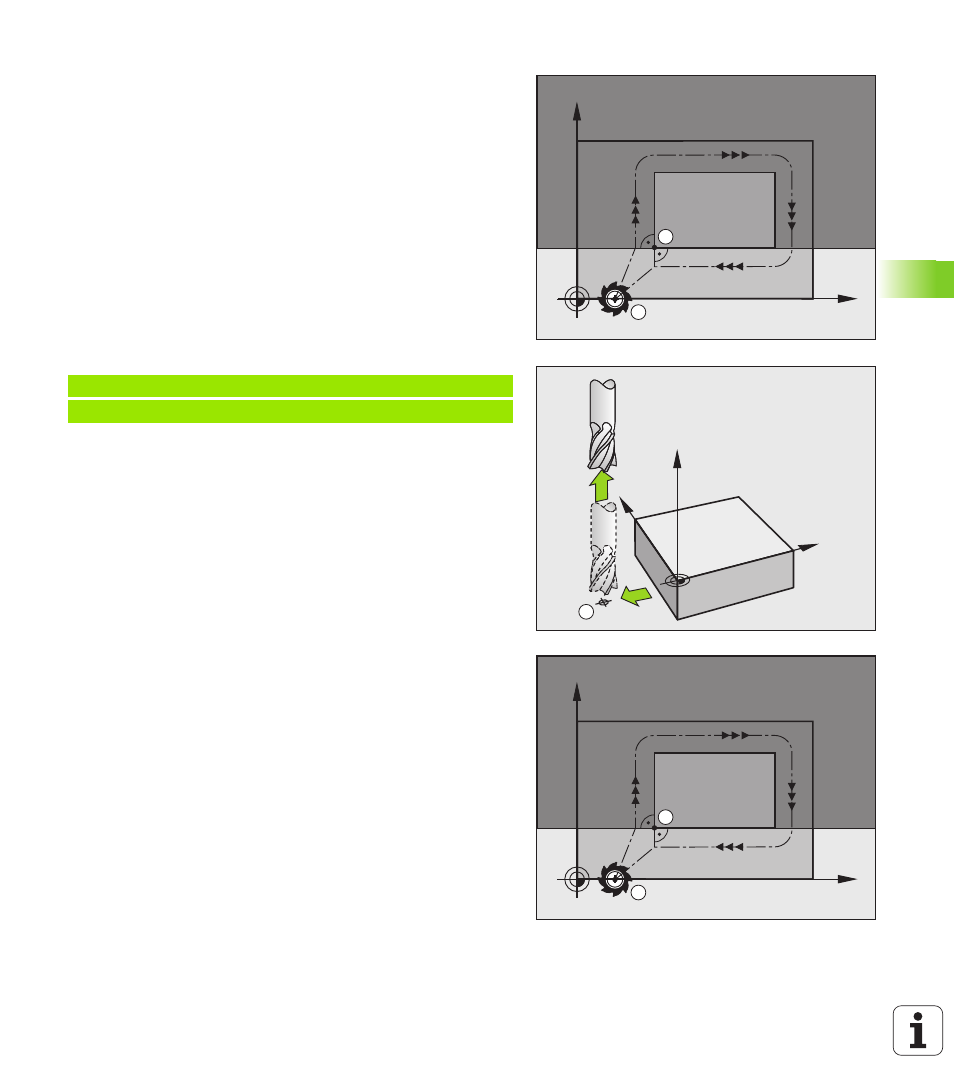

Figura in alto a destra: definendo il punto finale nel campo grigio scuro,
il profilo viene danneggiato nell'avvicinamento al punto finale del
profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse del
mandrino. Vedere figura in centro a destra.
Blocchi esemplificativi NC
Punto di partenza e punto finale comuni
Per i punti di partenza e finale comuni non programmare alcuna
correzione del raggio.
Esclusione di danni al profilo: il punto di partenza ottimale si trova tra i
prolungamenti delle traiettorie utensile per la lavorazione del primo e
dell'ultimo elemento di profilo.
Esempio
Figura in alto a destra: definendo il punto di partenza nel campo grigio
scuro, il profilo viene danneggiato nell'avvicinamento al primo punto
del profilo.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
