258 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1
Gestione
di
file
DXF
(opzione
sof
tw
ar

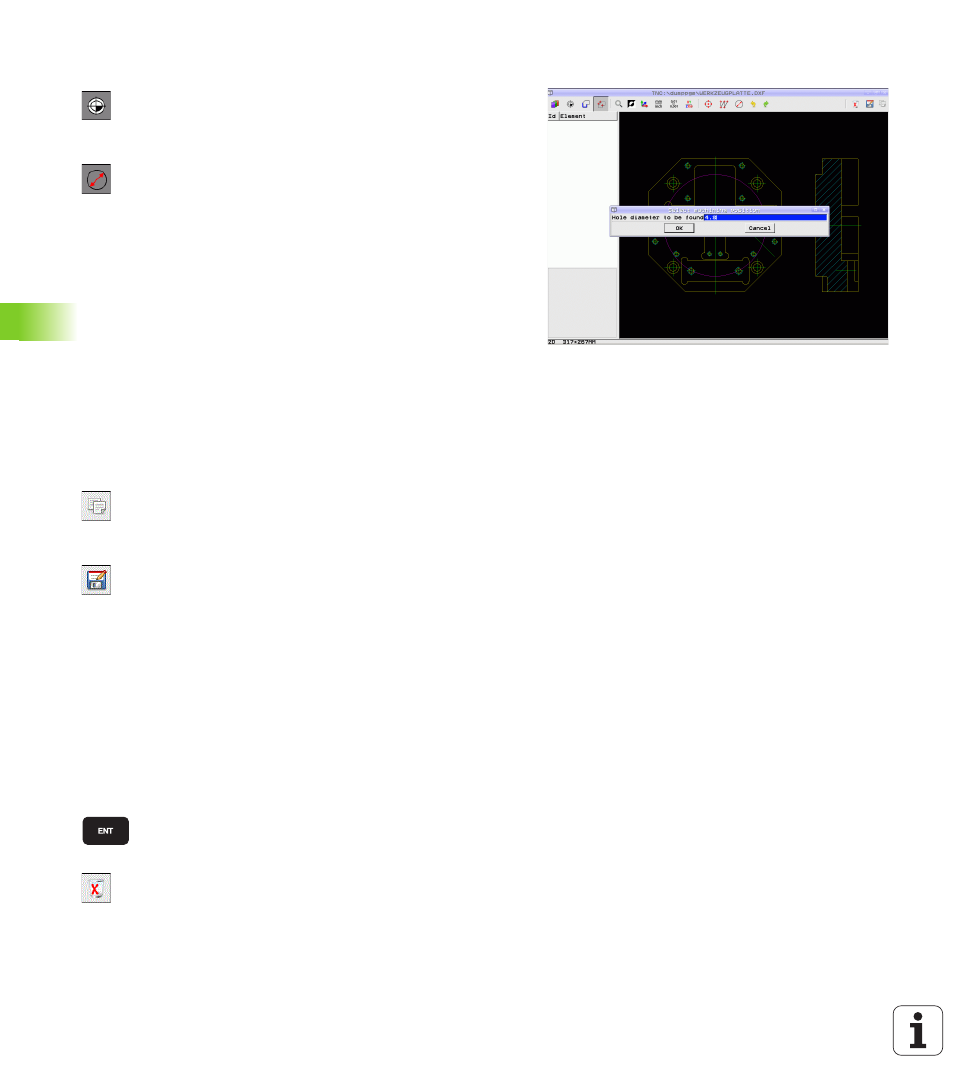

e) Selezione rapida di posizioni di foratura tramite immissione del
diametro
 Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni
 Aprire il dialogo per l'immissione del diametro: il TNC
visualizza una finestra in primo piano in cui si può
inserire un diametro qualsiasi.
 Inserire il diametro desiderato, confermare con il tasto
ENT: il TNC esamina il file DXF in base al diametro
immesso e visualizza quindi una finestra in cui è
selezionato il diametro più vicino al diametro
immesso. È inoltre possibile filtrare successivamente
i fori in base alla loro dimensione
 Definire eventualmente le impostazioni dei filtri
(vedere "Impostazione dei filtri" a pagina 259) e
confermare con il pulsante Applica: il TNC inserisce
le posizioni selezionate nella finestra sinistra (simbolo
di punto)
 Se necessario, gli elementi già selezionati possono
essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto il
tasto CTRL
 Salvare le posizioni di lavorazione selezionate nella
memoria temporanea del TNC per poter inserire poi il
blocco di posizionamento con chiamata ciclo in un
programma a dialogo con testo in chiaro oppure
 Memorizzare le posizioni di lavorazione in un file di
punti: il TNC visualizza una finestra in primo piano in
cui si può inserire la directory e un nome di file
qualsiasi. Impostazione base: nome del file DXF. Se il
nome del file DXF contiene caratteri speciali o spazi, il
TNC sostituisce questi caratteri con un trattino basso.
In alternativa è possibile selezionare anche il tipo di
file: tabella punti (.PNT), tabella generatore di modelli
(.HP) o programma a dialogo con testo in chiaro (.H).
Se le posizioni di lavorazione si salvano in un
programma a dialogo con testo in chiaro, il TNC crea
per ogni posizione di lavorazione un blocco lineare
separato con chiamata ciclo (L X... Y... M99).
Questo programma può essere trasmesso e eseguito
anche su vecchi controlli numerici TNC.
 Confermare l'inserimento: il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
 Se si desidera selezionare altre posizioni di
lavorazione, per memorizzarle in un altro file: premere
l'icona Disattiva elementi selez. e procedere come
descritto in precedenza
