HEIDENHAIN iTNC 530 (60642x-03) ISO programming Manuale d'uso
Pagina 425
HEIDENHAIN iTNC 530
425
12.2
Fu
nzione
PLANE:
ro
tazione
del
pi
ano
di
la
vo
ro
(opzione
sof
tw
ar
e
1)

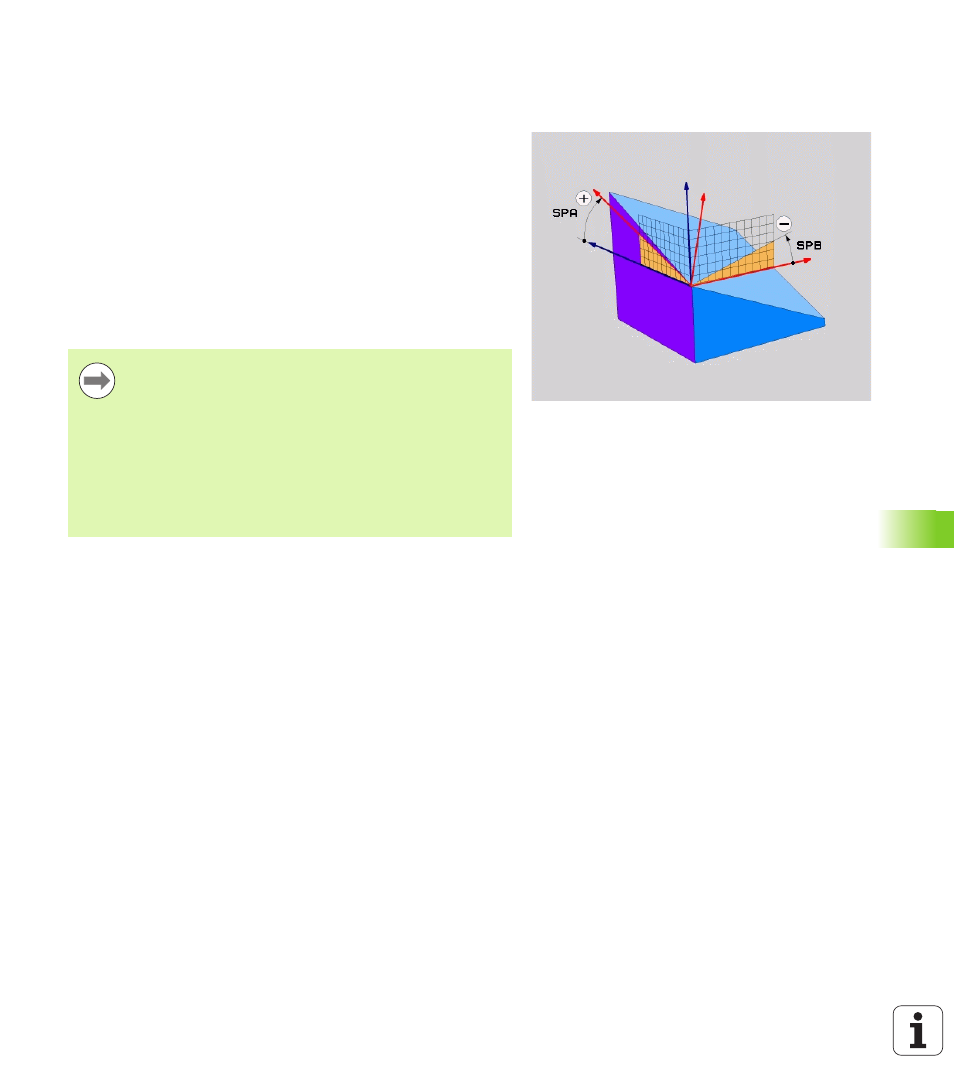

Definizione del piano di lavoro mediante angoli
solidi: PLANE SPATIAL
Applicazione
Gli angoli solidi definiscono un piano di lavoro utilizzando fino a tre
rotazione intorno al sistema di coordinate, per il quale esistono due
punti di vista che determinano sempre lo stesso risultato.
Rotazioni intorno al sistema di coordinate fisso della macchina:
l'ordine delle rotazioni avviene prima intorno all'asse macchina C, poi
intorno all'asse macchina B, e infine intorno all'asse macchina A.
Rotazioni intorno al relativo sistema di coordinate orientato:
l'ordine delle rotazioni avviene prima intorno all'asse macchina C, poi
intorno all'asse ruotato B, e infine intorno all'asse ruotato A. Questo
punto di vista è di norma più semplice da comprendere, in quanto le
rotazioni del sistema di coordinate vengono eseguite più facilmente
tenendo fermo un asse rotativo.
Prima della programmazione
Si devono definire sempre tutti i tre angoli solidi SPA, SPB e
SPC
, anche se uno degli angoli è 0.
Il funzionamento è conforme al ciclo 19, qualora le
immissioni vengano impostate nel ciclo 19 lato macchina
sull'angolo solido.
Descrizione dei parametri per il comportamento nel
posizionamento: Vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 438.
