252 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1
Gestione
di
file
DXF
(opzione
sof
tw
ar

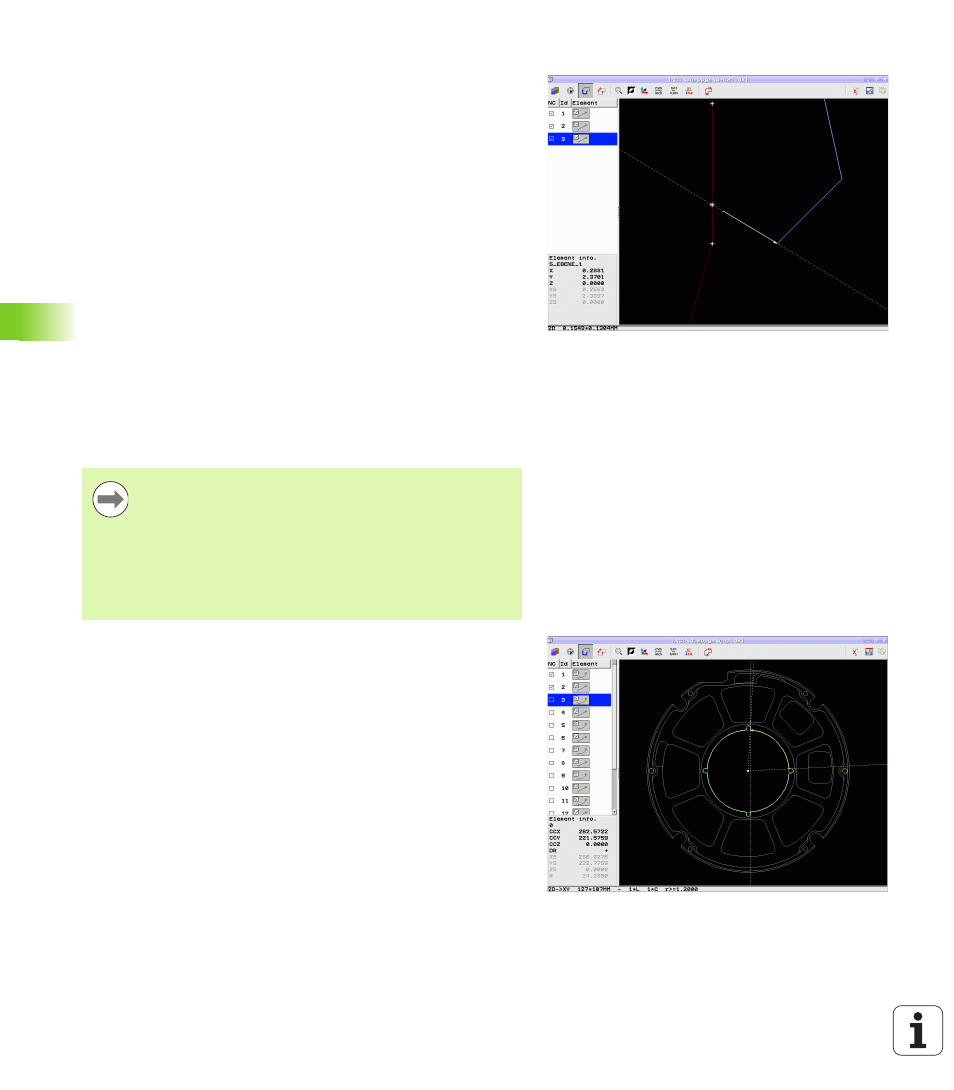

e) Divisione, allungamento e riduzione di elementi di profilo
Se gli elementi di profilo da selezionare non terminano nello stesso
punto sul disegno, il corrispondente elemento di profilo deve essere
prima diviso. Questa funzione è automaticamente disponibile nel
modo di selezione di un profilo.
Procedere come descritto di seguito:
 L'elemento di profilo raccordato è selezionato, quindi marcato in
colore blu
 Cliccare sull'elemento di profilo da dividere: il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali
selezionabili con un asterisco semplice
 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: il
TNC divide l'elemento di profilo sul punto d'intersezione e maschera
di nuovo i punti. il TNC divide l'elemento di profilo sul punto
d'intersezione e maschera di nuovo i punti. Eventualmente il TNC
allunga o accorcia l'elemento di profilo raccordato fino al punto
d'intersezione tra i due elementi
 Cliccare di nuovo l'elemento di profilo diviso: il TNC visualizza
nuovamente il punto d'intersezione e i punti finali
 Cliccare il punto finale desiderato: il TNC marca in colore blu
l'elemento ora diviso
 Scegliere l'elemento di profilo successivo
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra diverse informazioni
sull'elemento di profilo che è stato selezionato per ultimo cliccando
con il mouse nella finestra sinistra o destra.
 Retta
Punto finale delle rette e in aggiunta in grigio il punto di partenza
delle rette
 Cerchio, cerchio parziale
Centro del cerchio, punto finale del cerchio e senso di rotazione. In
aggiunta in grigio punto di partenza e raggio del cerchio
Se l'elemento di profilo da prolungare/accorciare è una
retta, il TNC prolunga/accorcia l'elemento di profilo in
modo lineare. Se l'elemento di profilo da
allungare/accorciare è un arco di cerchio, il TNC
allunga/accorcia l'arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, affinché la
direzione sia definita in modo univoco.
