e) Impostazione dei filtri

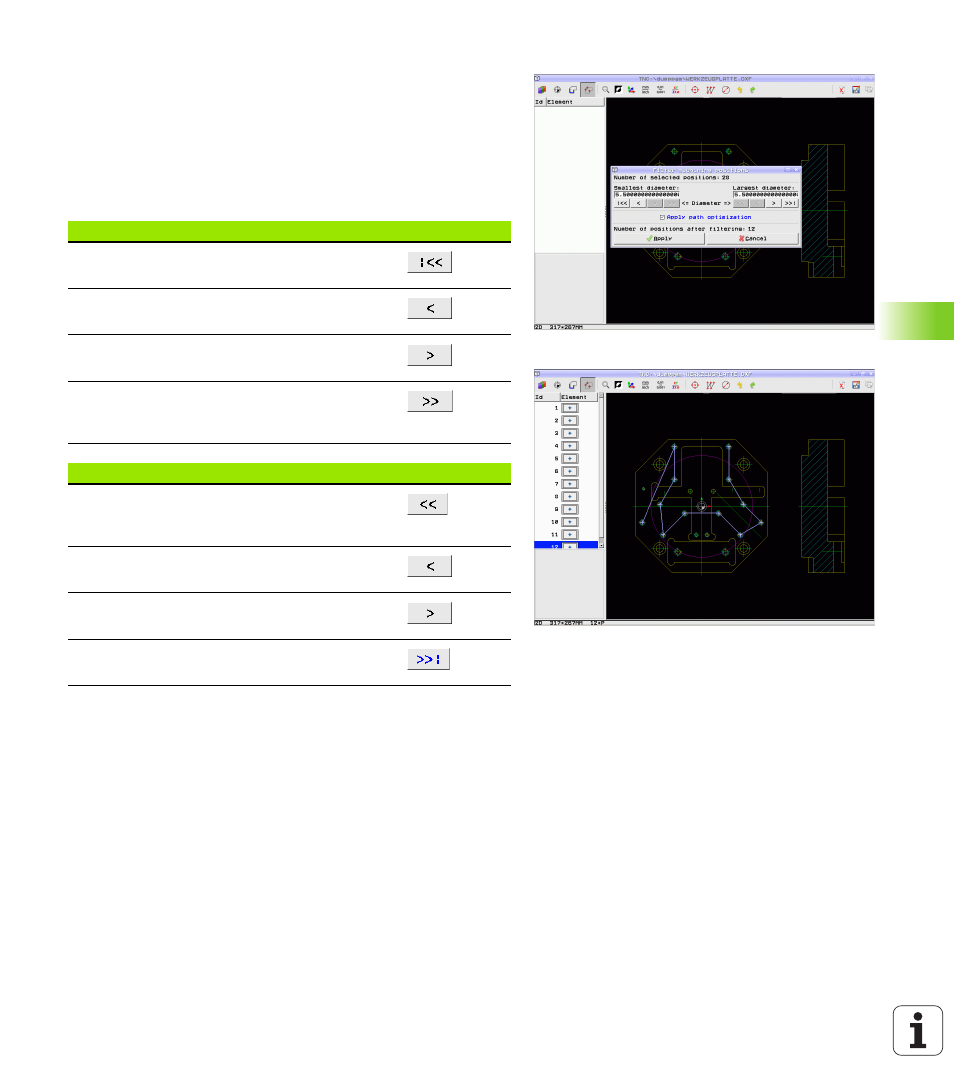

Dopo aver selezionato le posizioni di foratura con la selezione rapida, il
TNC visualizza una finestra in primo piano in cui viene visualizzato il
diametro di foratura minimo a sinistra e quello massimo a destra. Con
i pulsanti presenti sotto la visualizzazione dei diametri è possibile
impostare nella sezione a sinistra il diametro minimo e in quella a
destra quello massimo al fine di poter acquisire i diametri di foratura
desiderati.
Sono disponibili i seguenti pulsanti:
Con l'opzione Applica ottimizz. percorso (l'impostazione base è
Applica ottimizzazione percorso) il TNC ordina le posizioni di
lavorazione selezionate affinché non si creino altri percorsi vuoti non
necessari. La traiettoria dell'utensile può essere visualizzata con
l'icona Visualizza traiett. utensile (vedere "Impostazioni base" a pagina
246).
Impostazione filtro del diametro minimo Icona
Visualizzazione del diametro minimo trovato
(impostazione base)
Visualizzazione del successivo diametro minore
trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato. Il
TNC imposta il filtro del diametro minimo sul
valore che è impostato per il diametro massimo
Impostazione filtro del diametro massimo Icona
Visualizzazione del diametro minimo trovato. Il
TNC imposta il filtro del diametro massimo sul
valore che è impostato per il diametro minimo
Visualizzazione del successivo diametro minore
trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato
(impostazione base)
