434 Programmazione: lavorazione a più assi
12.2
Fu
nzione
PLANE:
ro
tazione
del
pi
ano
di
la
vo
ro
(opzione
sof
tw
ar
e

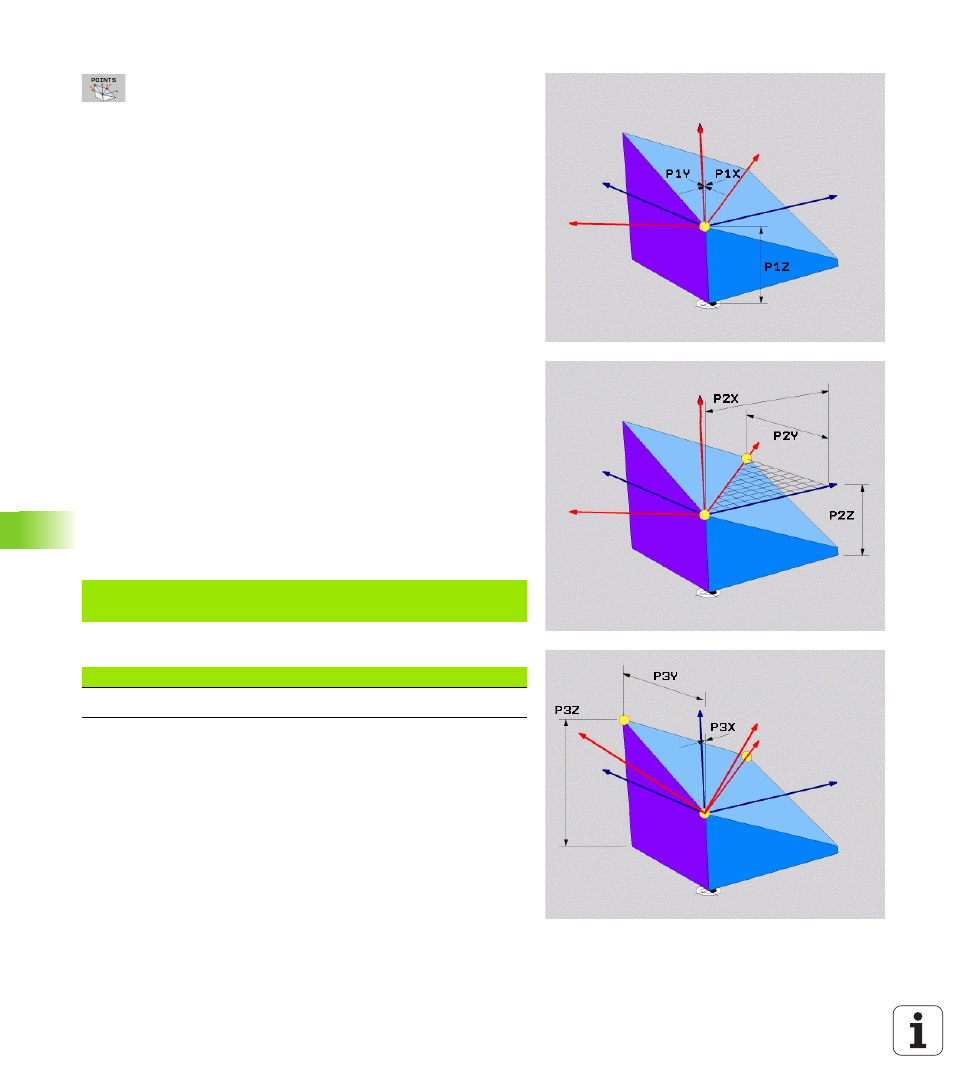

1) Parametri di immissione
 Coordinata X 1º punto del piano? : coordinata X P1X
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata Y 1º punto del piano? : coordinata Y P1Y
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata Z 1º punto del piano? : coordinata Z P1Z
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata X 2º punto del piano? : coordinata X P2X
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata Y 2º punto del piano? : coordinata Y P2Y
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata Z 2º punto del piano? : coordinata Z P2Z
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata X 3º punto del piano? : coordinata X P3X
del 3º punto del piano (vedere figura in basso a destra)
 Coordinata Y 3º punto del piano? : coordinata Y P3Y
del 3º punto del piano (vedere figura in basso a destra)
 Coordinata Z 3º punto del piano? : coordinata Z P3Z
del 3º punto del piano (vedere figura in basso a destra)
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 438)
blocco NC
Sigle utilizzate
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Sigla Significato
POINTS Inglese points = punti
