248 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1
Gestione
di
file
DXF
(opzione
sof
tw
ar

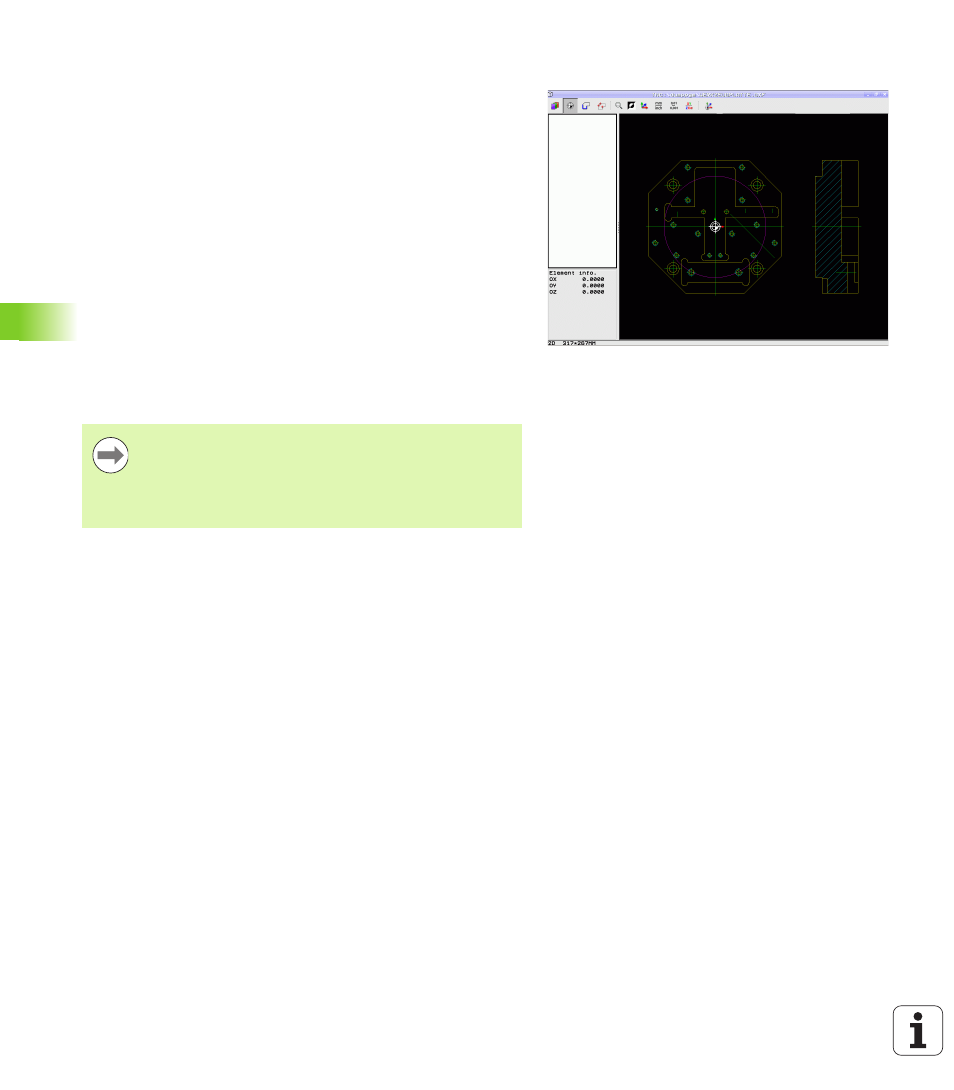

e) Definizione dell'origine
Non sempre l'origine del disegno del file DXF è collocata in modo da
poter essere utilizzata direttamente come origine del pezzo. Pertanto
il TNC mette a disposizione una funzione con cui cliccando su un
elemento si può spostare su un punto conveniente l'origine del
disegno.
L'origine può essere definita sui seguenti punti:
 Sul punto iniziale, finale o centrale di una retta
 Sul punto iniziale o finale di un arco di cerchio
 Su ciascuna transizione di quadrante o al centro di un cerchio
completo
 Nel punto d'intersezione tra
 retta – retta, anche se il punto d'intersezione si trova sul
prolungamento della rispettiva retta
 retta – arco di cerchio
 retta – cerchio completo
 cerchio – cerchio (indipendentemente se cerchio parziale o
cerchio completo)
Per poter definire un'origine, si deve usare il touch-pad
della tastiera del TNC o un mouse collegato tramite USB.
L'origine può essere modificata anche se il profilo è stato
già selezionato. Il TNC calcola i dati effettivi solo quando il
profilo selezionato viene memorizzato in un programma.
