8.2 Sottoprogrammi

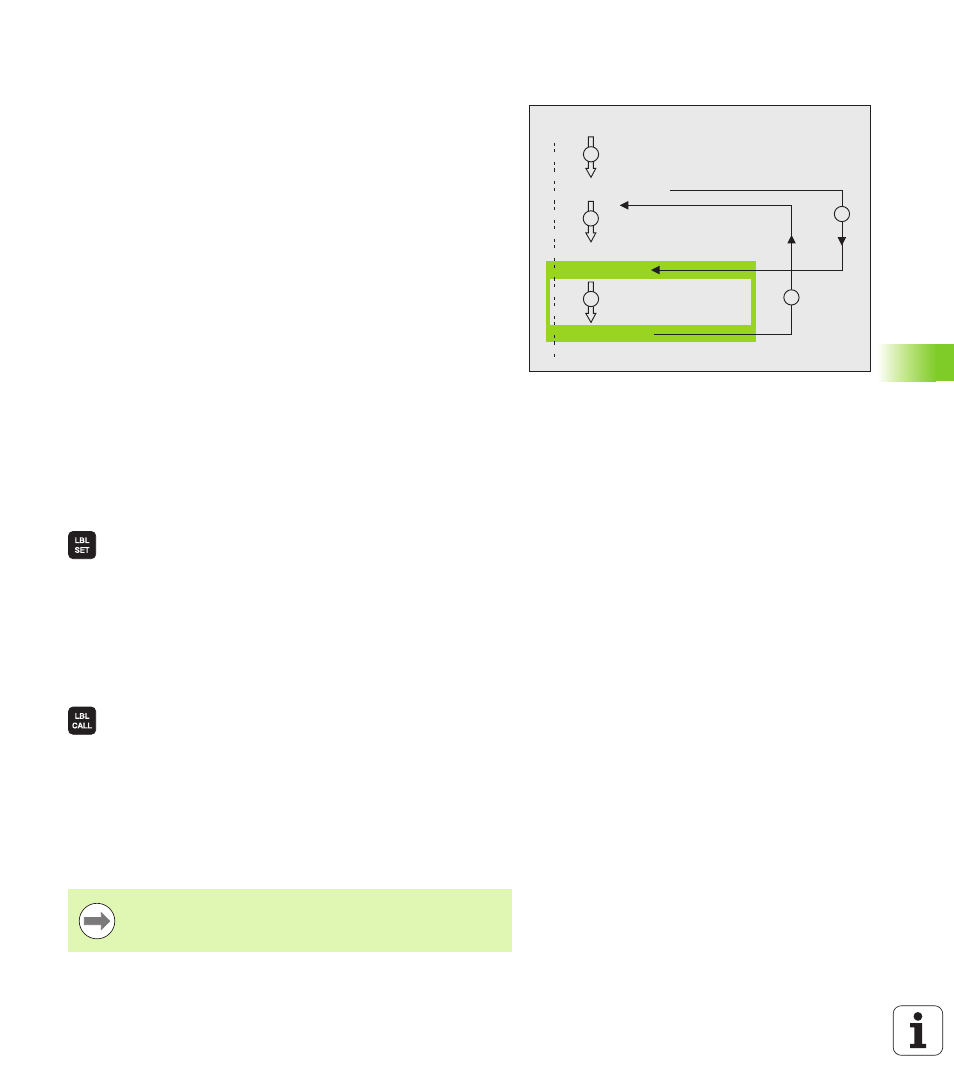

Funzionamento
1 Il TNC esegue il programma di lavorazione fino al richiamo di un
sottoprogramma con Ln,0
2 Da questo punto il TNC esegue il sottoprogramma richiamato fino
alla sua fine, programmata con G98 L0
3 Successivamente il TNC continua il programma di lavorazione nel
blocco che segue il richiamo del sottoprogramma Ln,0
Note per la programmazione
 Un programma principale può contenere fino a 254 sottoprogrammi
 I sottoprogrammi possono essere richiamati un numero di volte
qualsiasi nella sequenza desiderata
 Un sottoprogramma non può richiamare se stesso
 È consigliabile programmare i sottoprogrammi alla fine del
programma principale (dopo il blocco con M2 o M30)
 I sottoprogrammi che si trovano nel programma di lavorazione prima
del blocco con M2 o M30 vengono comunque eseguiti una volta
senza essere chiamati
Programmazione di un sottoprogramma
 Etichettare l'inizio: premere il tasto LBL SET
 Inserire il numero di sottoprogramma. Se si desidera
utilizzare nomi di LABEL: premere il softkey NOME
LBL per passare all'inserimento di testi
 Etichettare la fine: premere il tasto LBL SET e inserire
il numero label "0"
Chiamata sottoprogramma
 Chiamare il sottoprogramma: premere il tasto LBL
CALL
 Chiamata sottoprogr./ripetiz. : inserire il numero di
label del sottoprogramma da chiamare. Se si desidera
utilizzare nomi di LABEL: premere il softkey NOME
LBL per passare all'inserimento di testi. Se si
desidera inserire il numero di un parametro stringa
come indirizzo di destinazione: premere il softkey QS,
il TNC passa quindi al nome del label che è indicato
nel parametro stringa definito
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
L'istruzione G98 L 0 non è ammessa in quanto corrisponde
alla chiamata della fine di un sottoprogramma.
