246 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1
Gestione
di
file
DXF
(opzione
sof
tw
ar
e) Impostazioni base

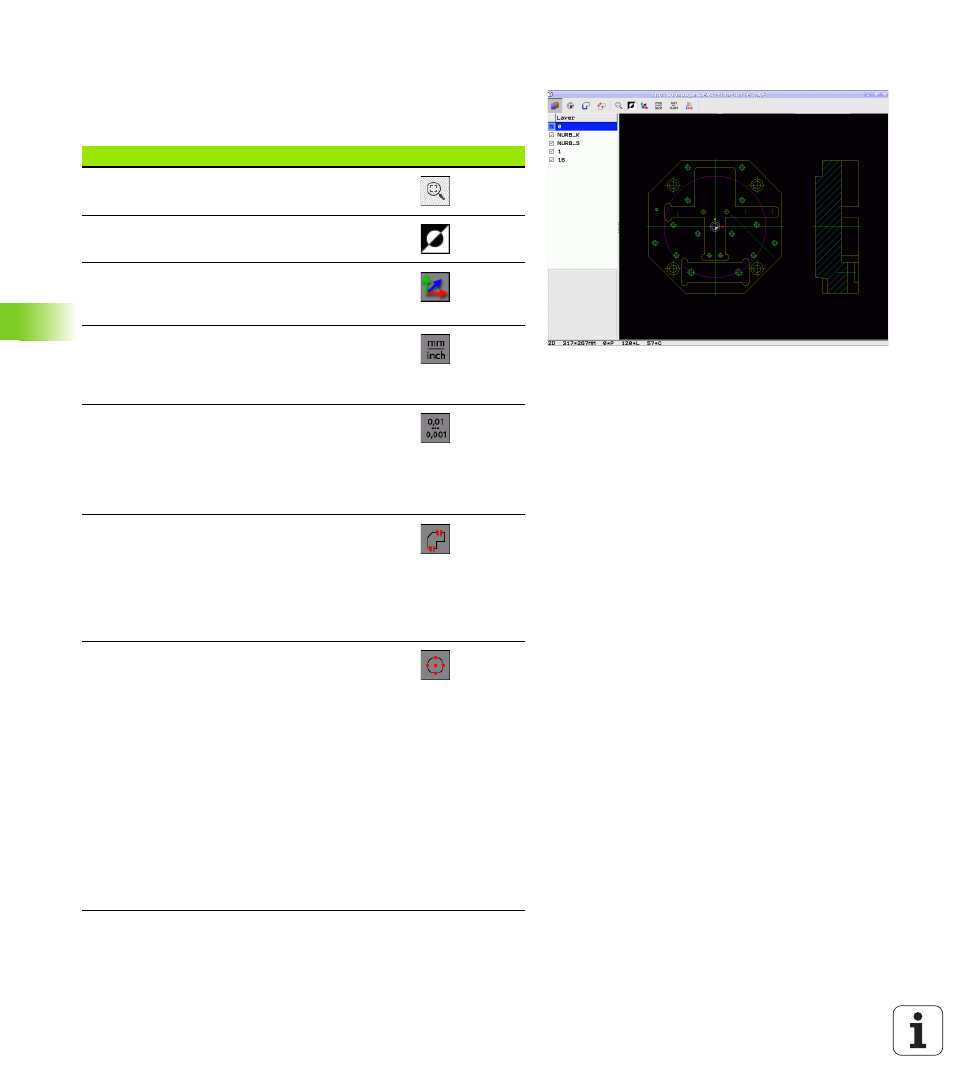

Le impostazioni base elencate di seguito si selezionano tramite le
icone della barra di intestazione. Il TNC visualizza alcune icone soltanto
in determinate modalità.
Impostazione Icona
Impostazione dello zoom alla massima
rappresentazione possibile
Commutazione dello schema cromatico (cambio
di colore dello sfondo)
Commutazione tra modalità 2D e 3D. Con
modalità 3D attiva è possibile ruotare e inclinare
la vista utilizzando il tasto destro del mouse
Impostazione dell'unità di misura mm o inch del
file DXF. Il TNC emette in questa unità di misura
anche il programma di profilo o le posizioni di
lavorazione.
Impostazione della risoluzione: la risoluzione
definisce il numero di cifre decimali con cui il TNC
deve generare il programma di profilo.
Impostazione base: 4 cifre decimali (corrisponde
alla risoluzione 0.1 µm con l'unità di misura MM
attiva)
Modo per la conferma profilo, impostazione della
tolleranza: la tolleranza definisce la misura in cui
gli elementi di profilo adiacenti possono distare
tra loro. Attraverso la tolleranza si possono
compensare le imprecisioni compiute durante la
preparazione del disegno. L'impostazione base
dipende dalla dimensione del file DXF completo
Modo per la conferma di punti con cerchi e cerchi
parziali: il modo definisce se durante la selezione
di posizioni di lavorazione cliccando con il mouse
il TNC deve confermare direttamente il centro del
cerchio (OFF), o prima visualizzare punti
aggiuntivi del cerchio.
 OFF
Non visualizzare punti aggiuntivi del
cerchio, confermare direttamente il centro
del cerchio quando si clicca su un cerchio o
su un cerchio parziale
 ON
Visualizzare punti aggiuntivi del cerchio,
confermare il punto del cerchio desiderato
cliccando di nuovo
