270 Programmazione: sottoprogrammi e ripetizioni di blocchi di programma
8.3
Ripetizioni
di
blocc
h
i di
pr
ogr
amma

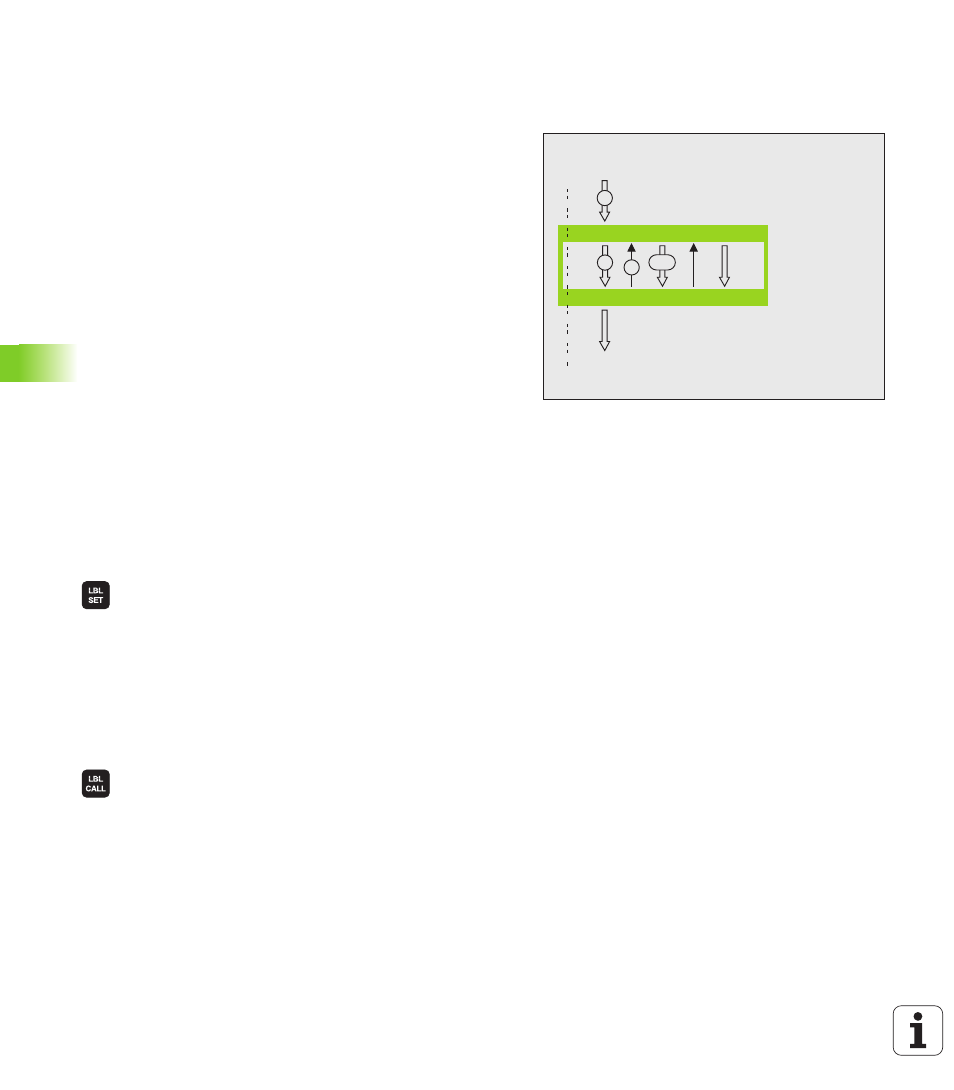

8.3 Ripetizioni di blocchi di
programma
Label G98
Le ripetizioni di blocchi di programma iniziano con l'etichetta G98 L.
Una ripetizione di blocchi di programma termina con Ln,m.
Funzionamento
1 Il TNC esegue il programma di lavorazione fino alla fine dei blocchi
da ripetere (Ln,m)
2 Quindi il TNC ripete il blocco di programma tra la LABEL chiamata
e la chiamata della label Ln,m fino a quando indicato in m
3 Dopo l'ultima ripetizione il TNC continua l'esecuzione del
programma di lavorazione
Note per la programmazione
 Un blocco di programma può essere ripetuto in successione fino a
65 534 volte
 I blocchi di programma verranno eseguiti dal TNC sempre una volta
in più del numero di ripetizioni programmate
Programmazione di una ripetizione di blocchi di
programma
 Etichettare l'inizio: premere il tasto LBL SET e inserire
il numero di LABEL per il blocco di programma da
ripetere. Se si desidera utilizzare nomi di LABEL:
premere il softkey NOME LBL per passare
all'inserimento di testi
 Inserire i blocchi di programma
Chiamata di una ripetizione di blocchi di
programma
 Premere il tasto LBL CALL
 Chiamata sottoprogr./ripetiz. : inserire il numero di
label del sottoprogramma da chiamare. Se si desidera
utilizzare nomi di LABEL: premere il softkey NOME
LBL per passare all'inserimento di testi. Se si
desidera inserire il numero di un parametro stringa
come indirizzo di destinazione: premere il softkey QS,
il TNC passa quindi sul nome del label che è indicato
nel parametro stringa definito
 Numero ripetizioni REP : inserire il numero di
ripetizioni, confermare con il tasto ENT
% ...
G98 L1 *
L1,2 *
N99999 % ...
1
2
R
2/1
