Valori delta per lunghezze e raggi

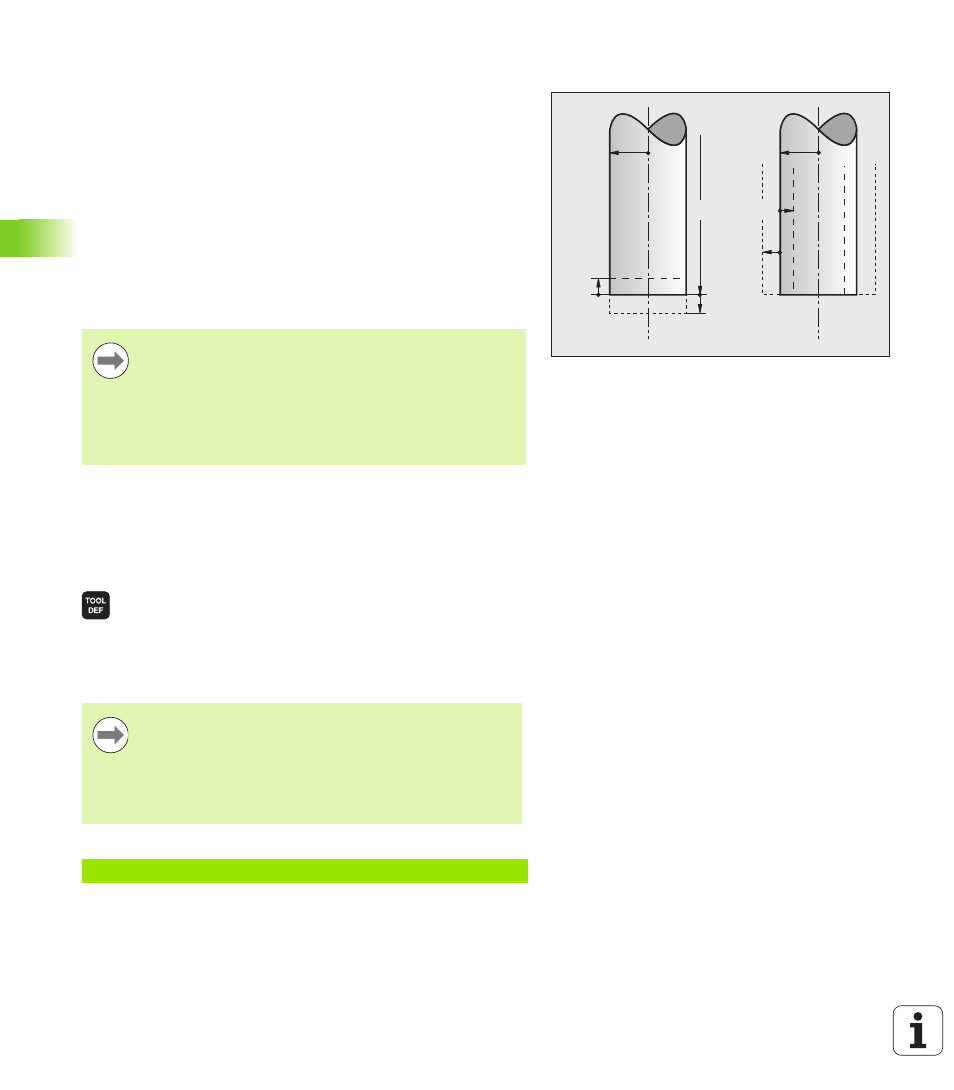

I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una maggiorazione (DL, DR, DR2>0).
Nelle lavorazioni con una maggiorazione si deve indicare il valore della
stessa nella programmazione della chiamata utensile con T.
Un valore delta negativo significa una minorazione (DL, DR, DR2<0). La
minorazione viene inserita nella tabella utensili per l'usura
dell'utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi T i valori
possono essere introdotti anche con un parametro Q.
Campo di immissione: il valore massimo dei valori delta è di ± 99,999
mm.
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco G99:
 Selezione definizione utensile: premere il tasto TOOL DEF
 Numero utensile : identificazione univoca di un
utensile mediante un numero utensile
 Lunghezza utensile : valore di correzione della
lunghezza dell'utensile
 Raggio utensile : valore di correzione del raggio
Esempio
DR<0
DR>0
DL<0
R
DL>0
L
R
I valori delta della tabella utensili influiscono sulla
rappresentazione grafica dell'
utensile. La
rappresentazione del pezzo nella simulazione rimane
uguale.
I valori delta del blocco T modificano nella simulazione la
dimensione rappresentata del
pezzo. La dimensione
utensile simulata rimane uguale.
Il valore per la lunghezza può essere inserito durante il
dialogo direttamente nel relativo campo: premere il
softkey per l’asse desiderato.
Se è attiva la tabella utensili TOOL.T, un blocco G99
determina una preselezione dell'utensile. Consultare il
manuale della macchina.
N40 G99 T5 L+10 R+5 *
