HEIDENHAIN iTNC 530 431
12.2
Fu
nzione
PLANE:
ro
tazione
del
pi
ano
di
la
vo
ro
(opzione
sof
tw
ar
e
1) Definizione del piano di lavoro mediante due
vettori: PLANE VECTOR
Applicazione
La definizione di un piano di lavoro mediante
due vettori può essere
utilizzata se il sistema CAD può calcolare il vettore base ed il vettore
normale del piano di lavoro ruotato. Non è necessaria una definizione
normalizzata. Il TNC calcola internamente la normalizzazione, quindi si
possono inserire valori tra -99.999999 e +99.999999.

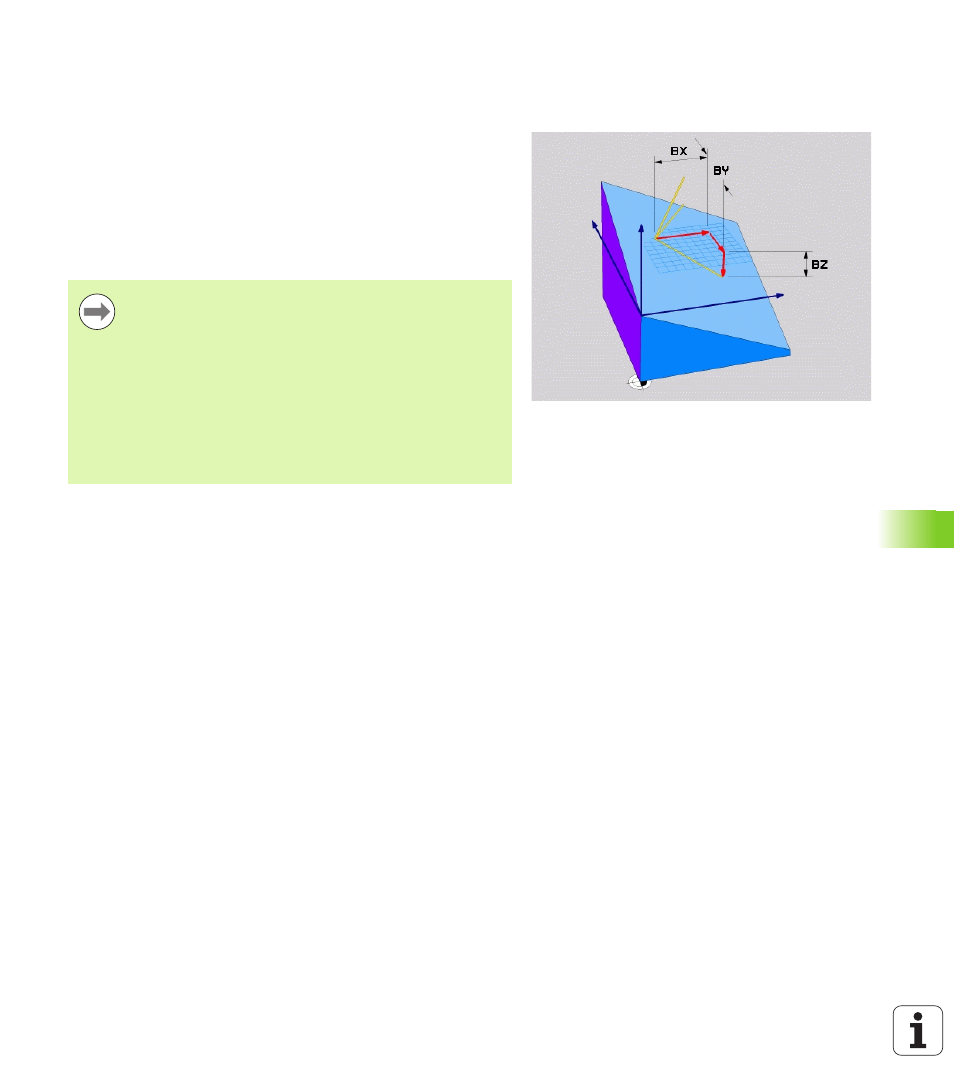

Il vettore base necessario per la definizione del piano di lavoro è
definito dalle componenti BX, BY e BZ (vedere figura in alto a destra). Il
vettore normale è definito dalle componenti NX, NY e NZ.
Prima della programmazione
Il vettore base definisce la direzione dell’asse principale
nel piano di lavoro ruotato, il vettore normale deve trovarsi
perpendicolare al piano di lavoro ruotato e determina
pertanto la relativa direzione.
Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.
Descrizione dei parametri per il comportamento nel
posizionamento: Vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 438.
