14.9
Det
er
m
inazione
dell'or
igine
con
il
sist
ema
di
tastat
ur
a

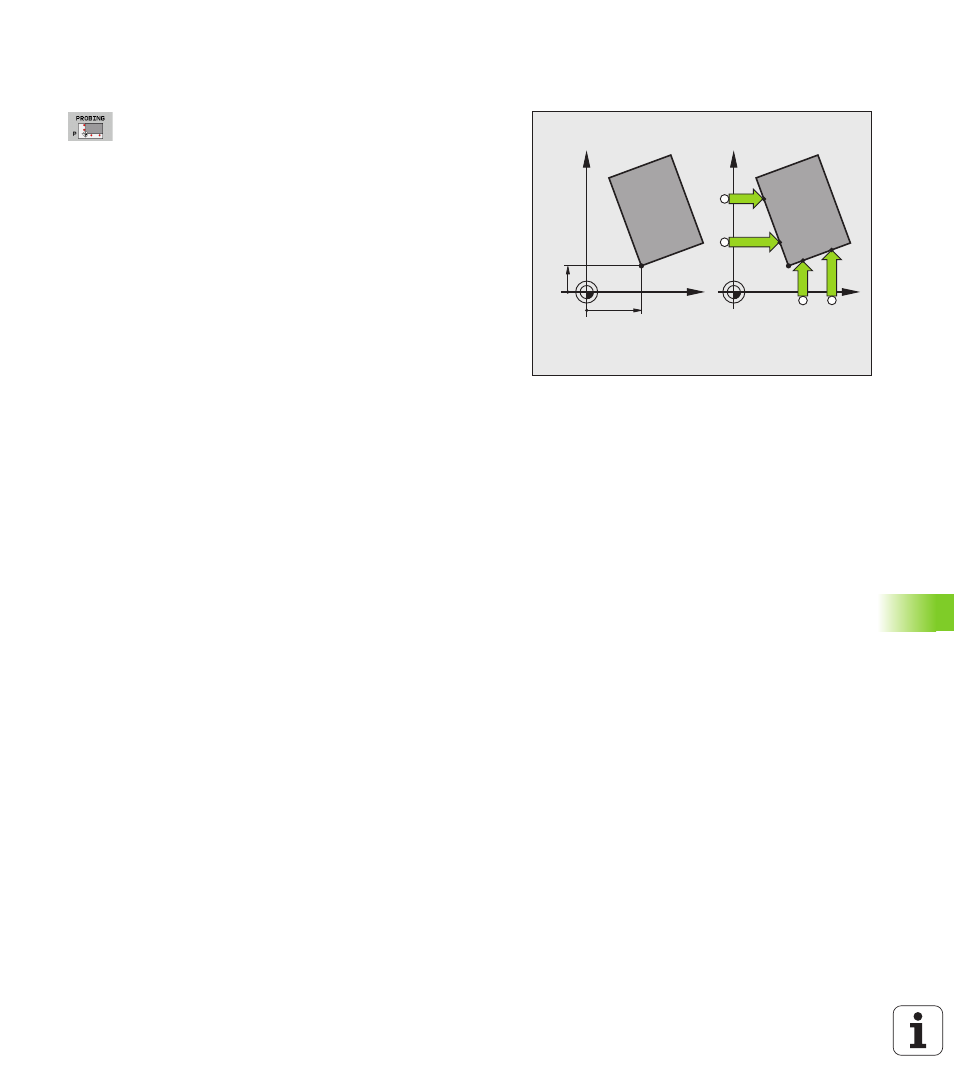

Spigolo quale origine, con conferma dei punti
tastati per la rotazione base
 Selezione della funzione di tastatura: premere il
softkey TASTARE P
 PUNTI DI TAST. DALLA ROTAZIONE BASE? : premere il
tasto ENT per confermare le coordinate dei punti
tastati
 Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo non precedentemente tastato per la
rotazione base
 Selezione della direzione di tastatura: selezionare
mediante softkey
 Tastatura: premere il tasto Avvio NC
 Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
 Tastatura: premere il tasto Avvio NC
 ORIGINE : introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 509 o
vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella origini", pagina 510 oppure
vedere "Memorizzazione dei valori di misura nella
tabella origini pallet", pagina 511)
 Conclusione della funzione di tastatura: premere il
tasto END
Spigolo quale origine, senza conferma dei punti
tastati per la rotazione base
 Selezione della funzione di tastatura: premere il softkey TASTARE P
 PUNTI DI TAST. DALLA ROTAZIONE BASE? : negare con il softkey NO
ENT (questa domanda comparirà soltanto in caso di una precedente
rotazione base)
 Tastare due volte entrambi gli spigoli del pezzo
 ORIGINE : introdurre le coordinate dell'origine e confermare con il
softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 509 o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella origini", pagina 510 oppure vedere
"Memorizzazione dei valori di misura nella tabella origini pallet",
pagina 511)
 Conclusione della funzione di tastatura: premere il tasto END
