HEIDENHAIN iTNC 530 239
6.5 T
raiet
to
ri
e – coor
dinat
e polar
i

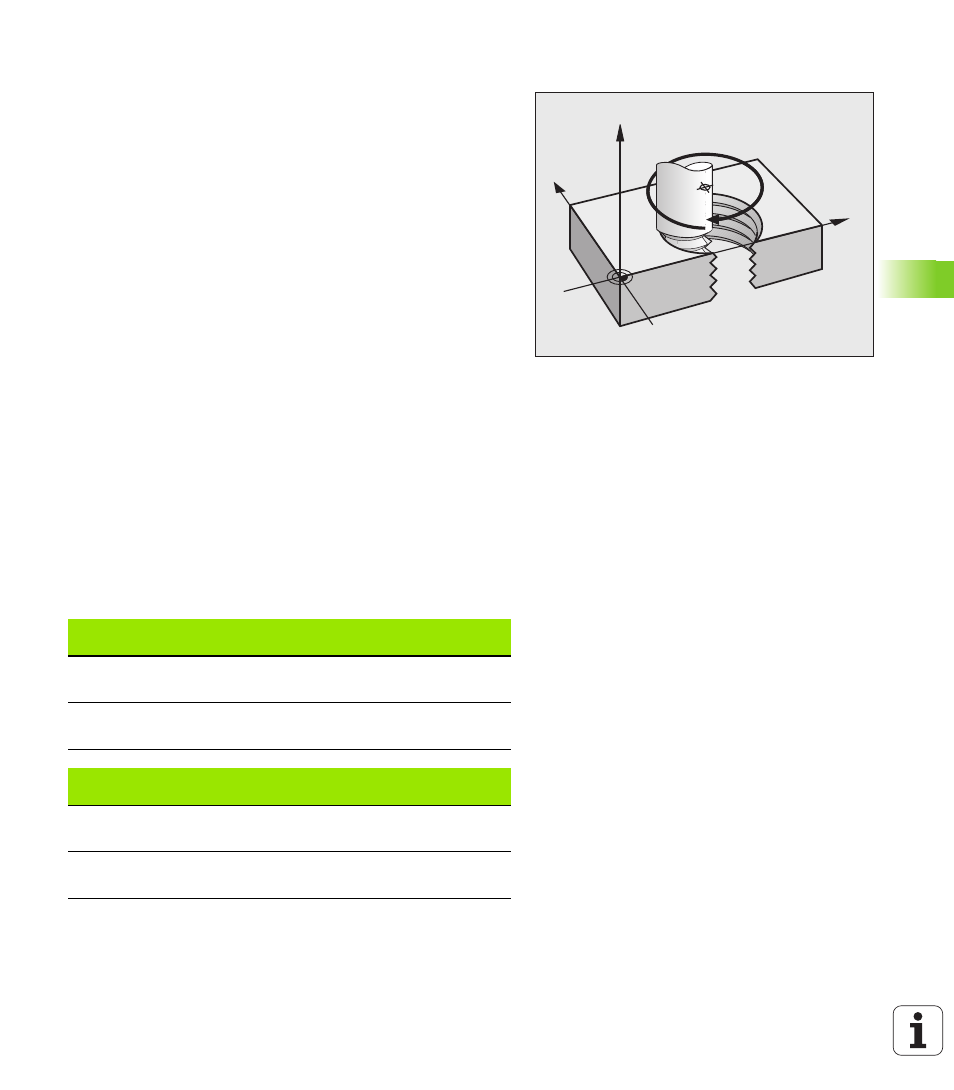

Traiettoria elicoidale
La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata come in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
 Filettature interne ed esterne di grande diametro
 Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione occorre il dato incrementale dell'angolo totale,
per il quale l'utensile si sposta sulla traiettoria elicoidale nonché
l'altezza totale della traiettoria elicoidale.
Per il calcolo della direzione di fresatura dal basso verso l'alto vale
quanto segue:
Forma della traiettoria elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Y
X
Z
CC
Numero filetti n Numero filetti + anticipo filettatura a
inizio e fine filettatura
Altezza totale h Passo P x numero filetti n
Angolo totale
incrementale H Numero filetti x 360° + angolo per
inizio filettatura + angolo per anticipo
filettatura
Coordinata di
partenza Z Passo P x (numero filetti + anticipo filettatura
all'inizio filetto)
Filettatura
interna
Direzione di
lavoro
Senso di
rotazione
Correzione
del raggio
Destrorsa
Sinistrorsa Z+
Z+ G13
G12 G41
G42
Destrorsa
Sinistrorsa Z–
Z– G12
G13
G42
G41
Filettatura
esterna
Destrorsa
Sinistrorsa Z+
Z+ G13
G12 G42
G41
Destrorsa
Sinistrorsa Z–
Z– G12
G13
G41
G42
