470 Programmazione: gestione pallet
13.2
Funzionament
o
con
pallet
con
la
vo
ra
zione
or
ientata
all’ut
ensile

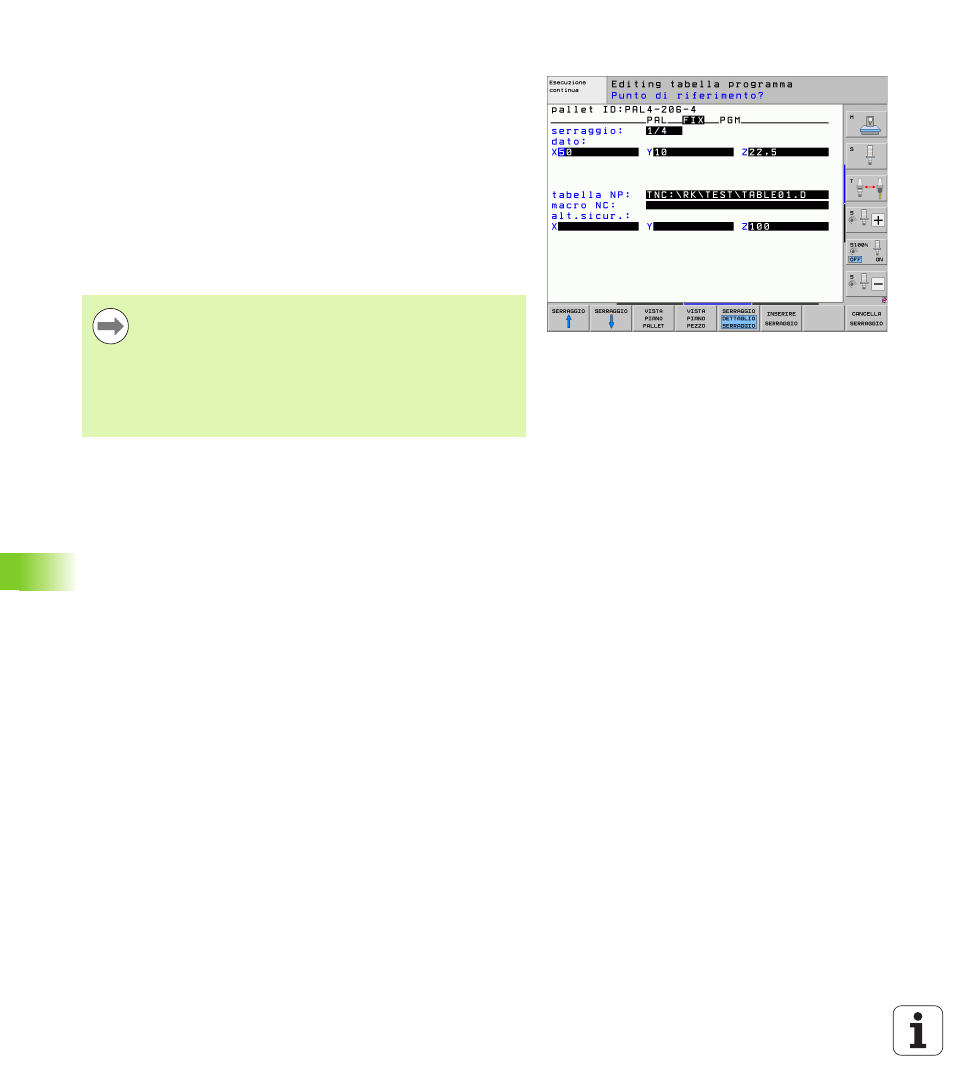

Dettagli di programmazione del livello serraggio
 Serraggio : viene visualizzato il numero del serraggio, dopo la
barretta inclinata viene visualizzato il numero di serraggi nell'ambito
di questo livello
 Origine : introdurre l'origine per l'attrezzatura
 Tabella NP : introdurre il nome ed il percorso della tabella origini
valida per la lavorazione del pezzo. L'inserimento viene memorizzato
nel livello attrezzatura.
 Macro NC : nella lavorazione orientata all'utensile, viene eseguita la
macro TCTOOLMODE invece della normale macro di cambio
utensile.
 Alt. di sicurezza : (opzionale): posizione di sicurezza per i singoli
assi relativa al serraggio.
È possibile stabilire per gli assi delle posizioni di sicurezza,
che possono venire lette da macro NC mediante
SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510
NR 5 è possibile determinare se nella colonna è stato
programmato un valore. Il posizionamento alle posizioni
definite avviene solamente se i valori corrispondenti
vengono letti nelle macro NC e programmati di
conseguenza.
