HEIDENHAIN iTNC 530
529
14.9
Det
er
m
inazione
dell'or
igine
con
il
sist
ema
di
tastat
ur
a

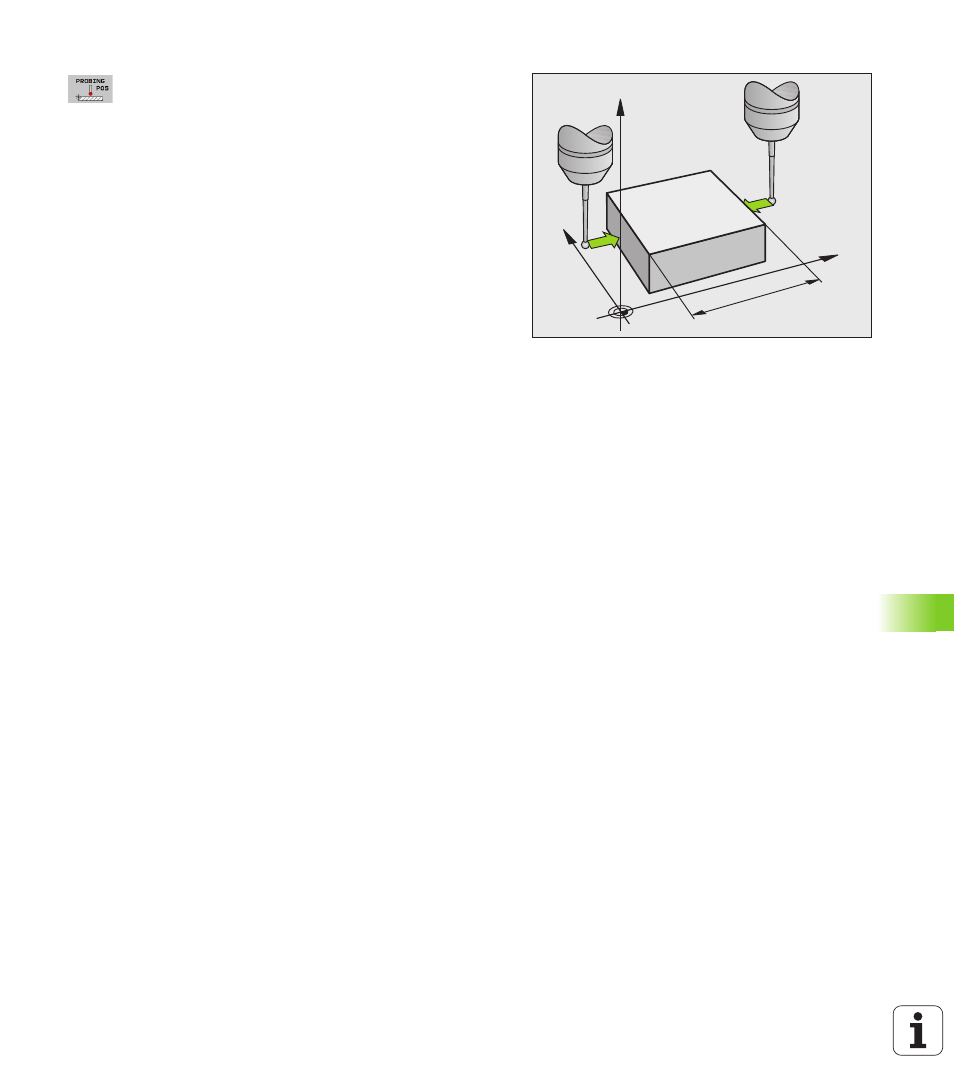

Determinazione delle quote di un pezzo
Selezione della funzione di tastatura: premere il
softkey TASTARE POS
Posizionare il tastatore vicino al primo punto da
tastare A
Selezionare la direzione di tastatura mediante softkey
Tastatura: premere il tasto Avvio NC
Prendere nota del valore visualizzato quale origine
(solo nei casi ove l'origine determinata deve rimanere
attiva)
Origine: inserire "0"
Interruzione del dialogo: premere il tasto END
Riselezione della funzione di tastatura: premere il
softkey TASTARE POS
Posizionare il tastatore vicino al secondo punto da
tastare B
Selezione direzione di tastatura mediante softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
Tastatura: premere il tasto Avvio NC
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sull'asse di coordinata.
Reset dell'indicazione di posizione sui valori prima della misurazione
della lunghezza
Selezione della funzione di tastatura: premere il softkey
TASTARE POS
Ritastare il primo punto tastato
Impostare l'origine sul valore annotato
Interruzione del dialogo: premere il tasto END
Misurazioni di angoli
I sistemi di tastatura consentono anche la determinazione di angoli nel
piano di lavoro. Si misura
l'angolo tra l'asse di riferimento dell'angolo e un bordo del pezzo
oppure
l'angolo tra due bordi
L'angolo misurato verrà visualizzato con un valore massimo di 90°.
Y
X
Z
A
B
l
