368 Programmazione: funzioni speciali
11
.3 Contr
o
llo dei dispositivi di
ser
raggio (opzione sof
tw
ar
e) Modelli di dispositivi di serraggio
HEIDENHAIN fornisce diversi modelli nella libreria dei dispositivi di
serraggio. In caso di necessità mettersi in contatto con HEIDENHAIN
(indirizzo e-mail: [email protected]) o il costruttore della
macchina.
Parametrizzazione dei dispositivi di serraggio:

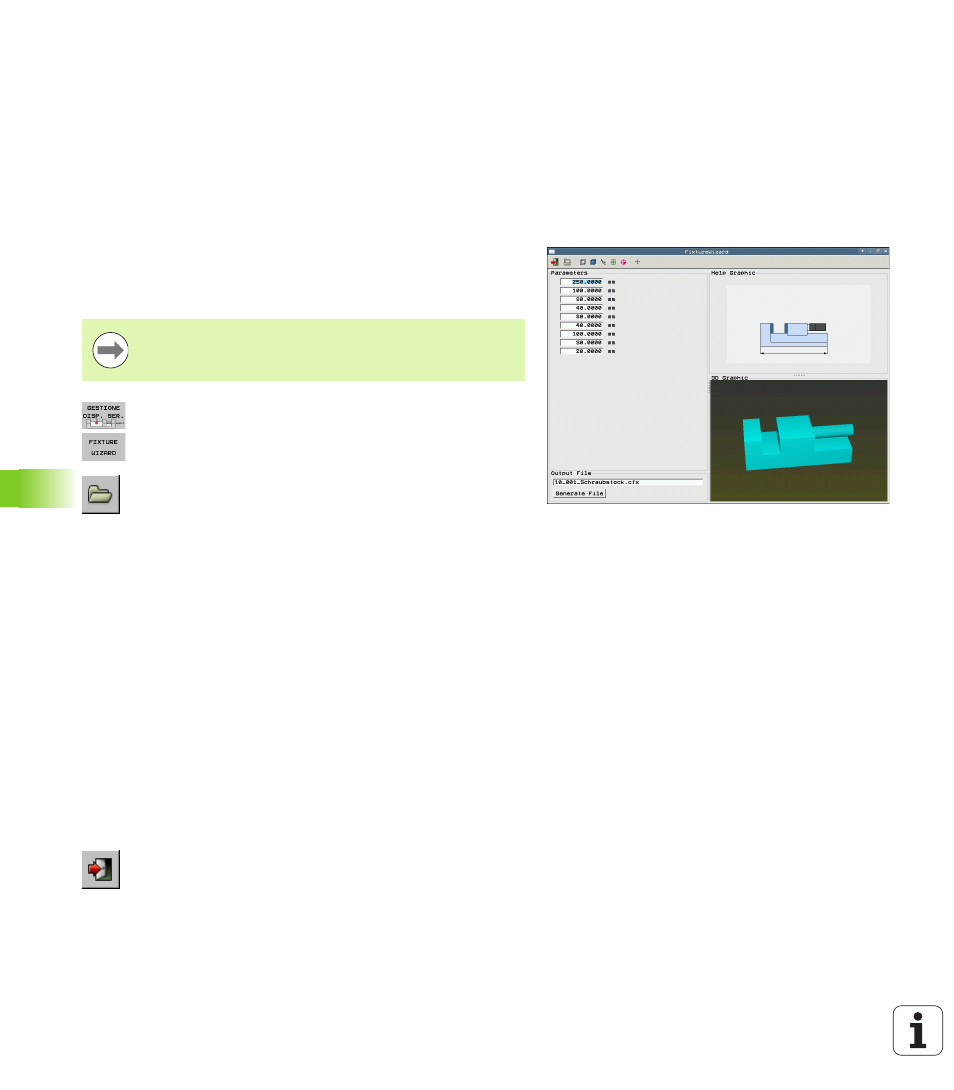

FixtureWizard
FixtureWizard consente di creare un dispositivo di serraggio dalle
dimensioni esatte sulla base del modello. HEIDENHAIN mette a
disposizione modelli dei dispositivi di serraggio standard che possono
essere forniti anche dal costruttore della macchina.
 Richiamare la Gestione dispositivi di serraggio
 Avviare FixtureWizard: il TNC apre il menu per la
parametrizzazione di modelli di dispositivi di serraggio
 Selezionare il modello del dispositivo di serraggio: il
TNC apre la finestra per la selezione di un modello (file
con estensione CFT). Il TNC visualizza un'anteprima se
il campo chiaro si trova su un file CFT
 Selezionare con il mouse il modello del dispositivo di
serraggio che si desidera parametrizzare, confermare
con il tasto Apri
 Inserire tutti i parametri del dispositivo di serraggio
rappresentato nella finestra sinistra, spostare il
cursore con i relativi tasti sul successivo campo di
immissione. Dopo aver immesso il valore il TNC
aggiorna la vista 3D del dispositivo di serraggio nella
finestra in basso a destra. Qualora disponibile, il TNC
visualizza nella finestra in alto a destra una grafica di
supporto con la rappresentazione grafica del
parametro del dispositivo di serraggio da inserire
 Inserire il nome del dispositivo di serraggio
parametrizzato nel campo di immissione File di
output
e confermare con il pulsante Crea file. Non è
necessario inserire alcuna estensione (CFX per
dispositivi di serraggio parametrizzati)
 Uscire da FixtureWizard
Prima di avviare FixtureWizard è necessario copiare sul
TNC il modello del dispositivo di serraggio da
parametrizzare!
