HEIDENHAIN iTNC 530 (60642x-03) ISO programming - Manuale (Pagina 468)

468 Programmazione: gestione pallet
13.2
Funzionament
o
con
pallet
con
la
vo
ra
zione
or
ientata
all’ut
ensile

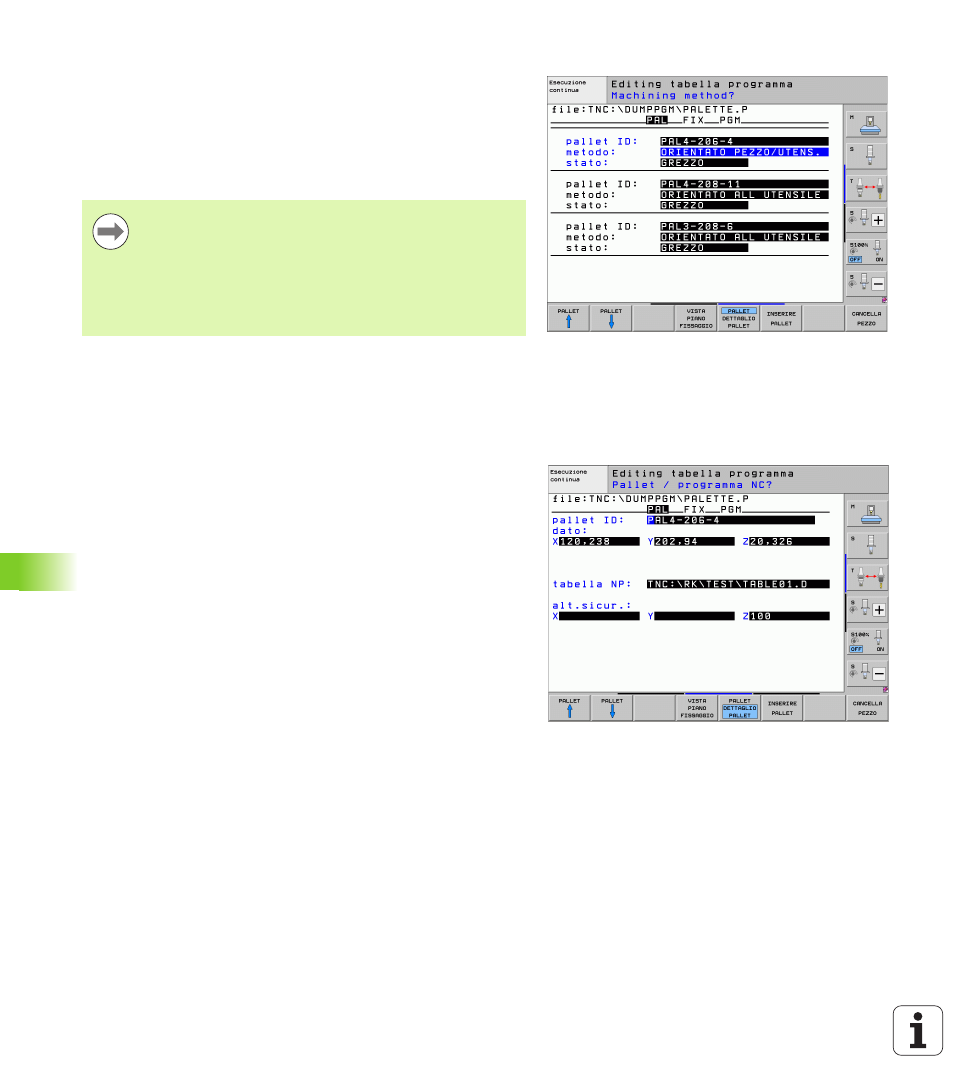

Impostazione del livello pallet
 Id. pallet : viene visualizzato il nome del pallet
 Metodo : si possono scegliere due metodi di lavorazione ORIENTATO
AL PEZZO oppure ORIENTATO ALL'UTENSILE. La scelta fatta viene
memorizzata nel livello pezzo corrispondente e sovrascrive eventuali
immissioni precedenti. Nella visualizzazione a tabella il metodo di
lavorazione ORIENTATO AL PEZZO compare come WPO e ORIENTATO
ALL'UTENSILE
come TO.
 Stato : il softkey GREZZO definisce il pallet con i relativi serraggi e
pezzi come non ancora lavorato; nel campo di stato viene inserito
BLANK
. Utilizzare il softkey POSTO LIBERO o SALTA, se si desidera
che nel corso della lavorazione il pallet venga saltato; nel campo di
stato compare EMPTY o SKIP
Dettagli di programmazione del livello pallet
 Id. pallet : immettere il nome del pallet
 Preset N. : immettere il numero Preset per il pallet
 Origine : immettere l'origine per il pallet
 Tabella NP : inserire il nome e il percorso della tabella origini per il
pezzo. L'inserimento viene memorizzato anche nei livelli serraggio e
pezzo.
 Alt. di sicurezza : (opzionale): posizione di sicurezza per i singoli
assi relativa al pallet. Il posizionamento alle posizioni definite avviene
solamente se i valori corrispondenti sono stati letti nelle macro NC
e programmati di conseguenza.
L'immissione ORIENTATO PEZZO/UTENS. non può essere
impostata tramite softkey, essa compare unicamente se
nel livello pezzo o serraggio sono stati impostati metodi di
lavorazione diversi per i pezzi.
Se il metodo di lavorazione viene impostato nel livello
serraggio, esso viene memorizzato anche nel livello pezzo
e sovrascrive eventuali immissioni precedenti.
