522
Funzionamento manuale e allineamento
14.9
Det
er
m
inazione
dell'or
igine
con
il
sist
ema
di
tastat
ur
a
14.9 Determinazione dell'origine con
il sistema di tastatura
Panoramica
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:

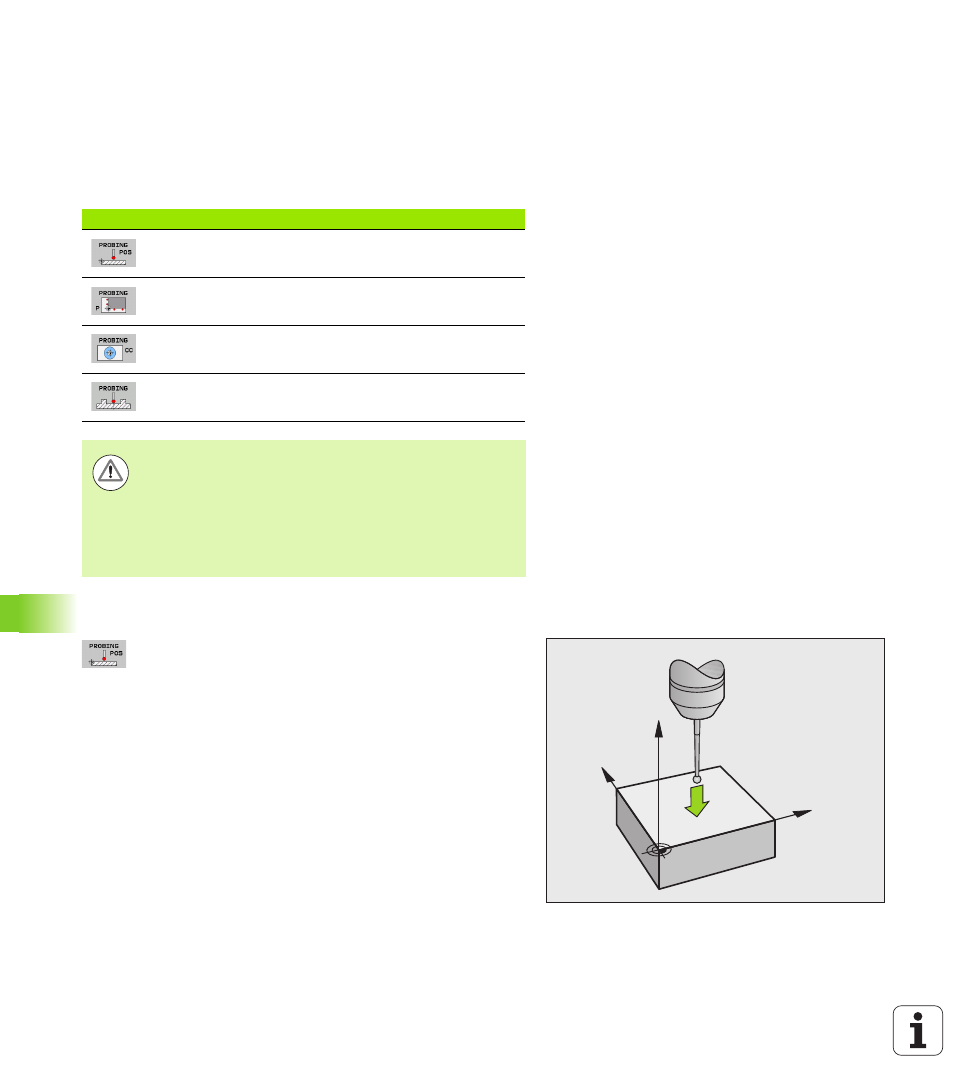

Impostazione dell'origine in un asse qualsiasi
Selezione della funzione di tastatura: premere il
softkey TASTARE POS
Posizionare il tastatore vicino al punto da tastare
Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, p.es. tastatura di Z in
direzione Z–: selezionare mediante softkey
Tastatura: premere il tasto Avvio NC
ORIGINE
: introdurre la coordinata nominale e
confermarla con il softkey SETTARE PUNTI, oppure
registrare il valore in una tabella (vedere "Inserimento
dei valori di misura dai cicli di tastatura in una tabella
origini", pagina 509 o vedere "Inserimento dei valori di
misura dai cicli di tastatura in una tabella origini",
pagina 510 oppure vedere "Memorizzazione dei valori
di misura nella tabella origini pallet", pagina 511)
Conclusione della funzione di tastatura: premere il
tasto END
Softkey
Funzione
Pagina
Impostazione dell'origine in un asse
qualsiasi
Spigolo quale origine
Impostazione centro cerchio quale
origine
Asse centrale quale origine
Attenzione Pericolo di collisione!
Tenere presente che mentre è attivo uno spostamento
origine il TNC riferisce sempre il valore tastato all'origine
attiva (ovvero all'ultima origine impostata nel modo
operativo Funzionamento manuale), anche se
nell'indicazione di posizione lo spostamento origine viene
calcolato.
Y
X
Z
