Correzione del raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
 G41 o G42 per la correzione del raggio
 G43 o G44, per la correzione del raggio nelle traiettorie parassiali
 G40 , quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con un blocco lineare con G41 o G42
Per la correzione del raggio il TNC tiene conto dei valori delta sia del
blocco T che della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove

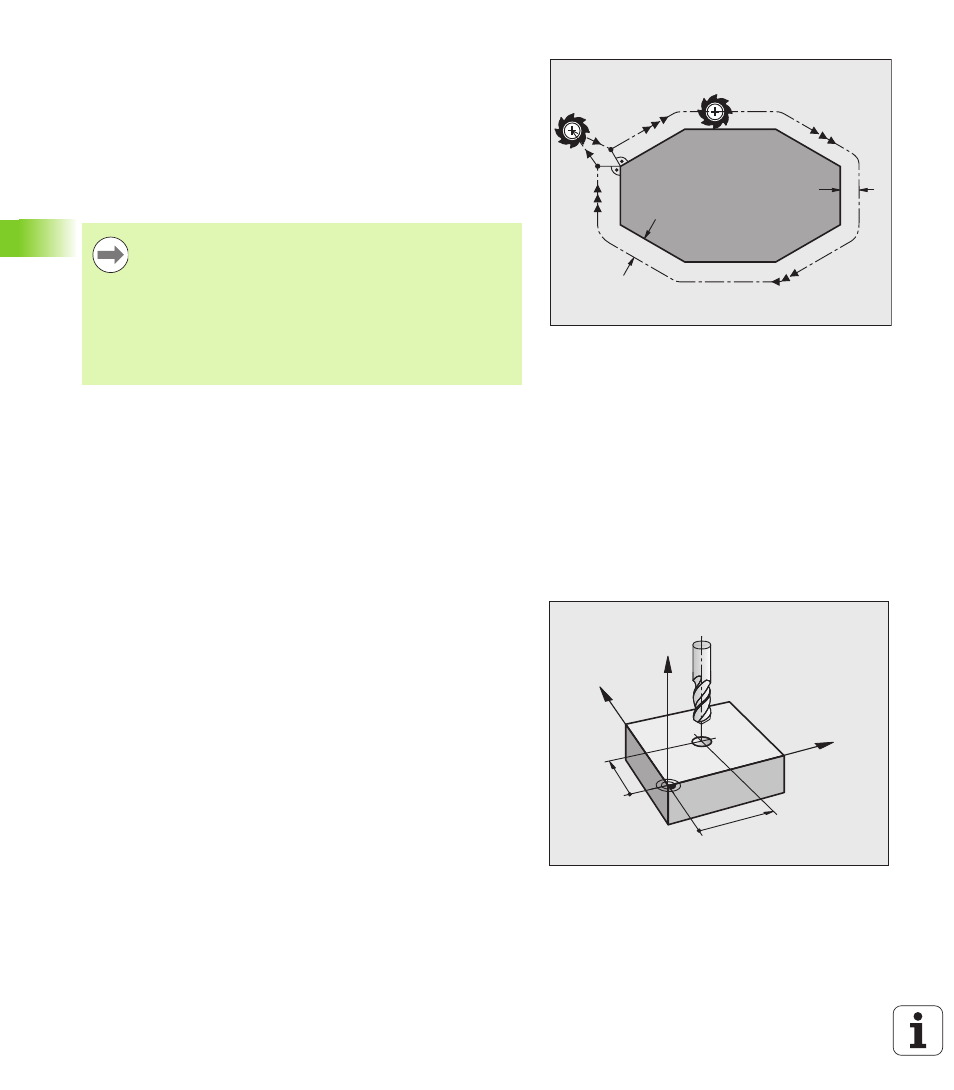

Movimenti traiettoria senza correzione raggio: G40
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Applicazione: foratura, preposizionamento.
R
R
G40
G41
Il TNC annulla la correzione del raggio se:
 si programma un blocco lineare con G40. Se il blocco
lineare contiene soltanto una coordinata nella direzione
dell'asse utensile, il TNC annulla la correzione del
raggio, ma non risulta tuttavia la correzione nel piano di
lavoro.
 si programma un PGM CALL
 si seleziona un nuovo programma con PGM MGT
R : Raggio utensile R dal blocco G99 o dalla tabella
utensili
DR
TOOL CALL
: Maggiorazione del raggio DR dal blocco T (non
viene calcolata nell'indicazione di posizione)
DR
TAB:
Maggiorazione del raggio DR dalla tabella utensili
Y
X
Z
X
Y
