HEIDENHAIN iTNC 530 307
9.8
Intr
oduzione
dir
et
ta
di
fo
rm
ule

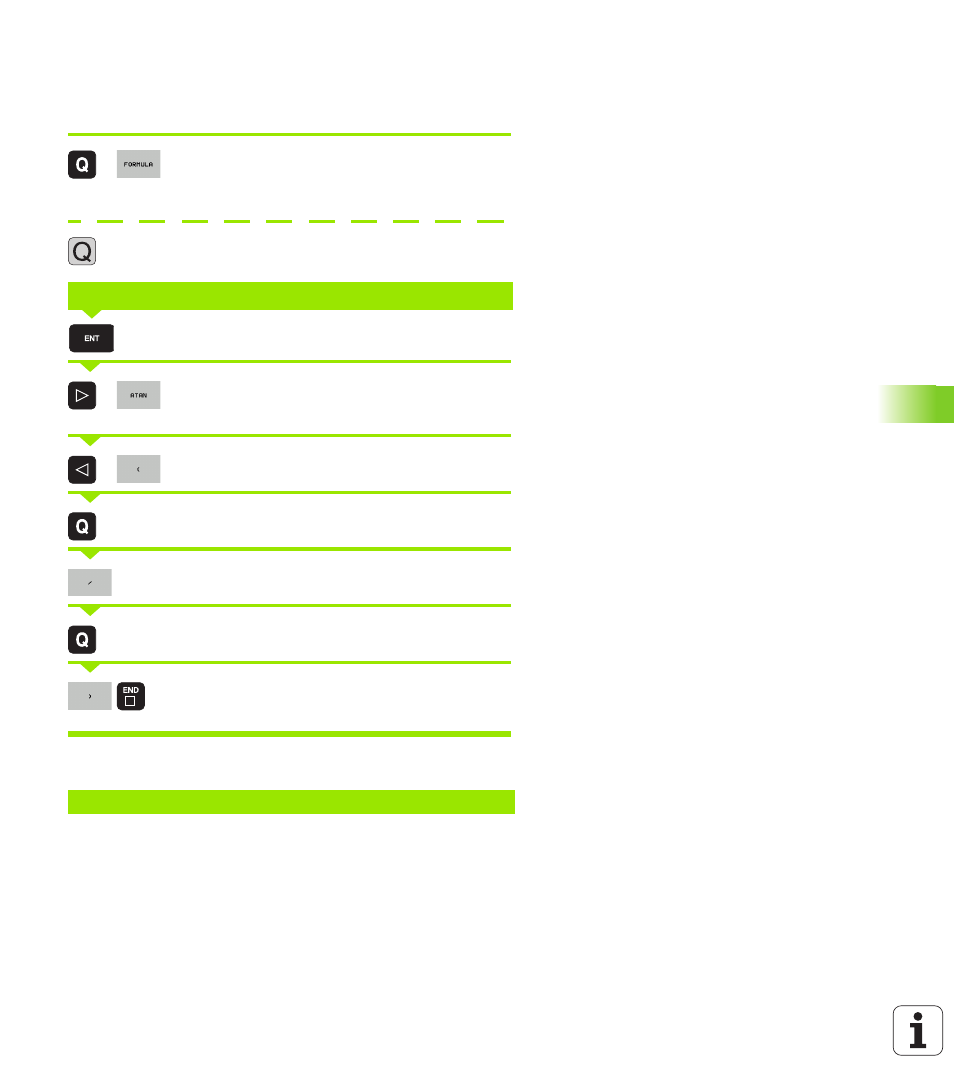

Esempio di inserimento
Calcolo dell'angolo con arctan da altezza (Q12) e base (Q13);
assegnazione del risultato a Q25:
Selezione dell'introduzione di formule: premere il
tasto Q e il softkey FORMULA o utilizzare la forma
abbreviata
Premere il tasto Q sulla tastiera ASCII:
Inserire il numero del parametro
Commutare il livello softkey e selezionare la funzione
arcotangente
Commutare il livello softkey e aprire parentesi
Inserire il numero parametro Q 12
Selezionare l'operazione di divisione
Introdurre il numero 13 per il parametro Q
Chiudere la parentesi e terminare l'introduzione della
formula
Blocco esemplificativo NC
NR. PARAMETRO PER RISULTATO?
37 Q25 = ATAN (Q12/Q13)
25
12
13
