HEIDENHAIN iTNC 530 447
12.4
Funzioni
ausiliar
ie
per
assi
ro
tativi
Correzione automatica della geometria della
macchina nel lavoro con assi di rotazione: M114
(opzione software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse rotativo, il
postprocessore deve calcolare il conseguente offset degli assi lineari
e spostarlo in un blocco di posizionamento. Poiché in questo contesto
anche la geometria della macchina ha una certa importanza, il
programma NC deve essere definito separatamente per ogni
macchina.

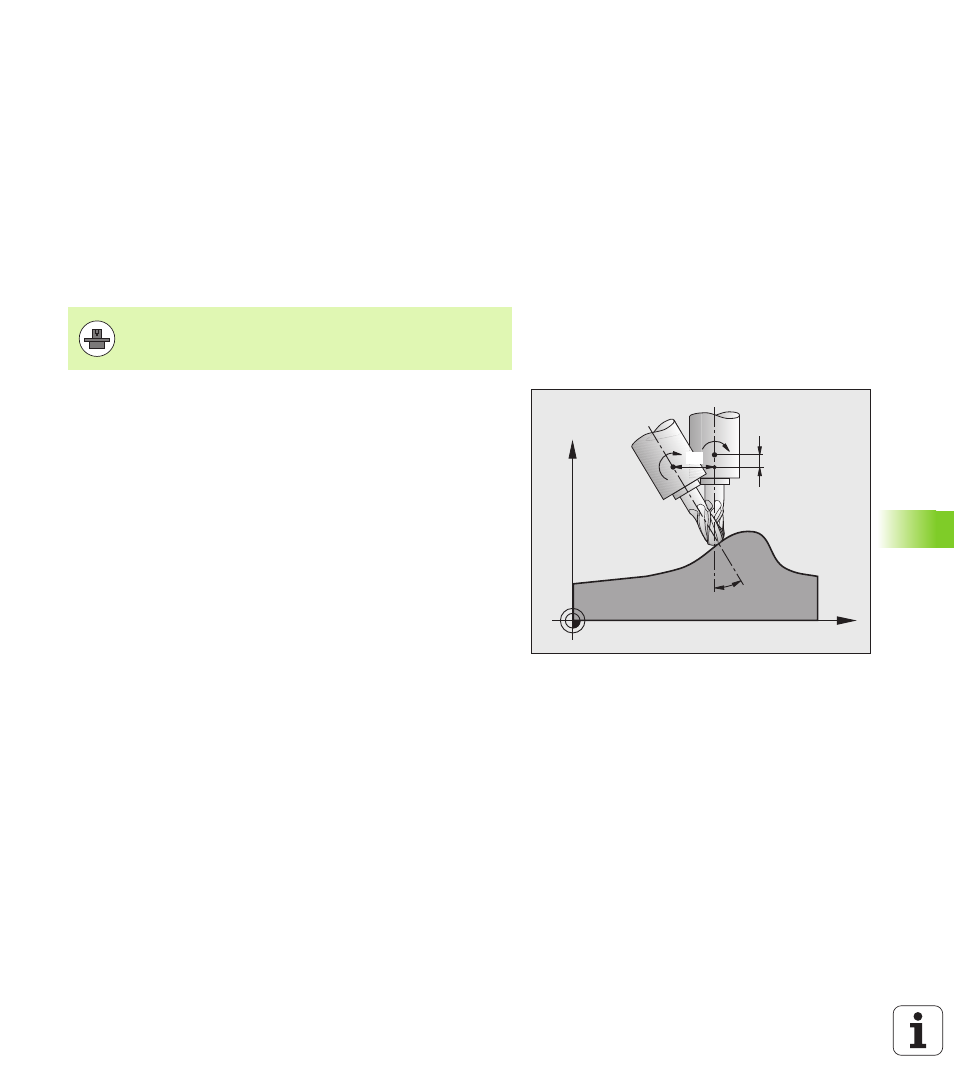

Comportamento con M114
Se nel programma varia la posizione di un asse rotativo comandato da
programma, il TNC compensa automaticamente l'offset dell'utensile
con una correzione 3D della lunghezza. Poiché la geometria della
macchina è memorizzata nei parametri macchina, il TNC compensa
automaticamente anche gli offset specifici di macchina. Il
postprocessore deve calcolare i programmi una sola volta, anche se
questi vengono eseguiti su diverse macchine con controllo TNC.
Se la macchina non è dotata di assi di rotazione controllati (rotazione
manuale della testa, posizionamento della testa da parte del PLC), si
può impostare dopo M114 la posizione valida della testa rotativa (ad es.
M114 B+45
, parametri Q ammessi).
La correzione del raggio dell'utensile deve essere considerata dal
sistema CAD o dal postprocessore. Programmando una correzione del
raggio RL/RR il TNC visualizza il messaggio d'errore.
Quando il TNC esegue una correzione della lunghezza dell'utensile,
l'avanzamento programmato si riferisce alla punta dell'utensile,
altrimenti all'origine dello stesso.
La geometria della macchina deve essere definita nella
descrizione della cinematica dal suo costruttore.
X
Y
dB
dz dx
B
B
