366 Programmazione: funzioni speciali
11
.3 Contr
o
llo dei dispositivi di
ser
raggio (opzione sof
tw
ar
e)

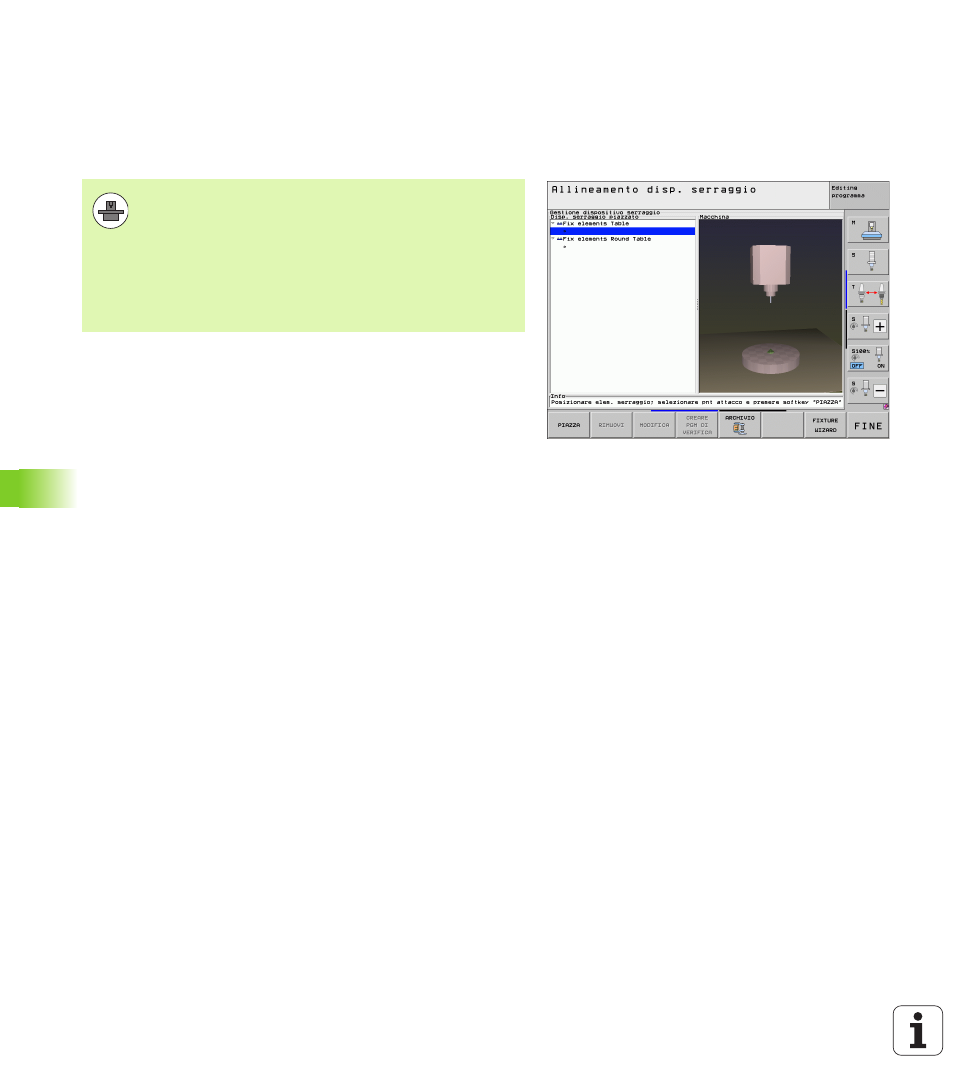

11.3 Controllo dei dispositivi di
serraggio (opzione software)
Principi fondamentali
Piazzare semplici dispositivi di serraggio nell'area di lavoro della
macchina mediante la Gestione dispositivi di serraggio in
Funzionamento manuale per realizzare un controllo anticollisione tra
utensile e dispositivo di serraggio.
Per poter piazzare dispositivi di serraggio sono necessarie diverse
passi.
 Preparazione del modello di dispositivo di serraggio
HEIDENHAIN mette a disposizione sul sito web HEIDENHAIN
modelli di dispositivi di serraggio quali morse a vite o mandrini
autocentranti in una libreria di dispositivi di serraggio (vedere
"Modelli di dispositivi di serraggio" a pagina 368), che sono stati
creati con software per PC (KinematicsDesign). Il costruttore della
macchina può definire ulteriori modelli di dispositivi di serraggio e
predisporli. I modelli dei dispositivi di serraggio presentano
l'estensione cft
 Parametrizzazione dei dispositivi di serraggio: FixtureWizard
Con FixtureWizard (fixture = ingl.: dispositivo di serraggio) si
definiscono le dimensioni precise del dispositivo di serraggio
mediante parametrizzazione del modello. FixtureWizard, disponibile
all'interno della Gestione dispositivi di serraggio, genera un
dispositivo di serraggio piazzabile con dimensioni concrete da
definire (vedere "Parametrizzazione dei dispositivi di serraggio:
FixtureWizard" a pagina 368). I dispositivi di serraggio piazzabili
presentano l'estensione cfx
Per poter utilizzare il controllo dei dispositivi di serraggio, il
costruttore della macchina deve aver definito nella
descrizione della cinematica i punti di posizionamento
ammessi. Consultare il manuale della macchina!
La macchina in uso deve disporre di un sistema di
tastatura automatico per la misurazione dei pezzi,
altrimenti non è possibile piazzare sulla macchina il
dispositivo di serraggio.
