.16 TURN PLUS: pr
ofili piano YZ

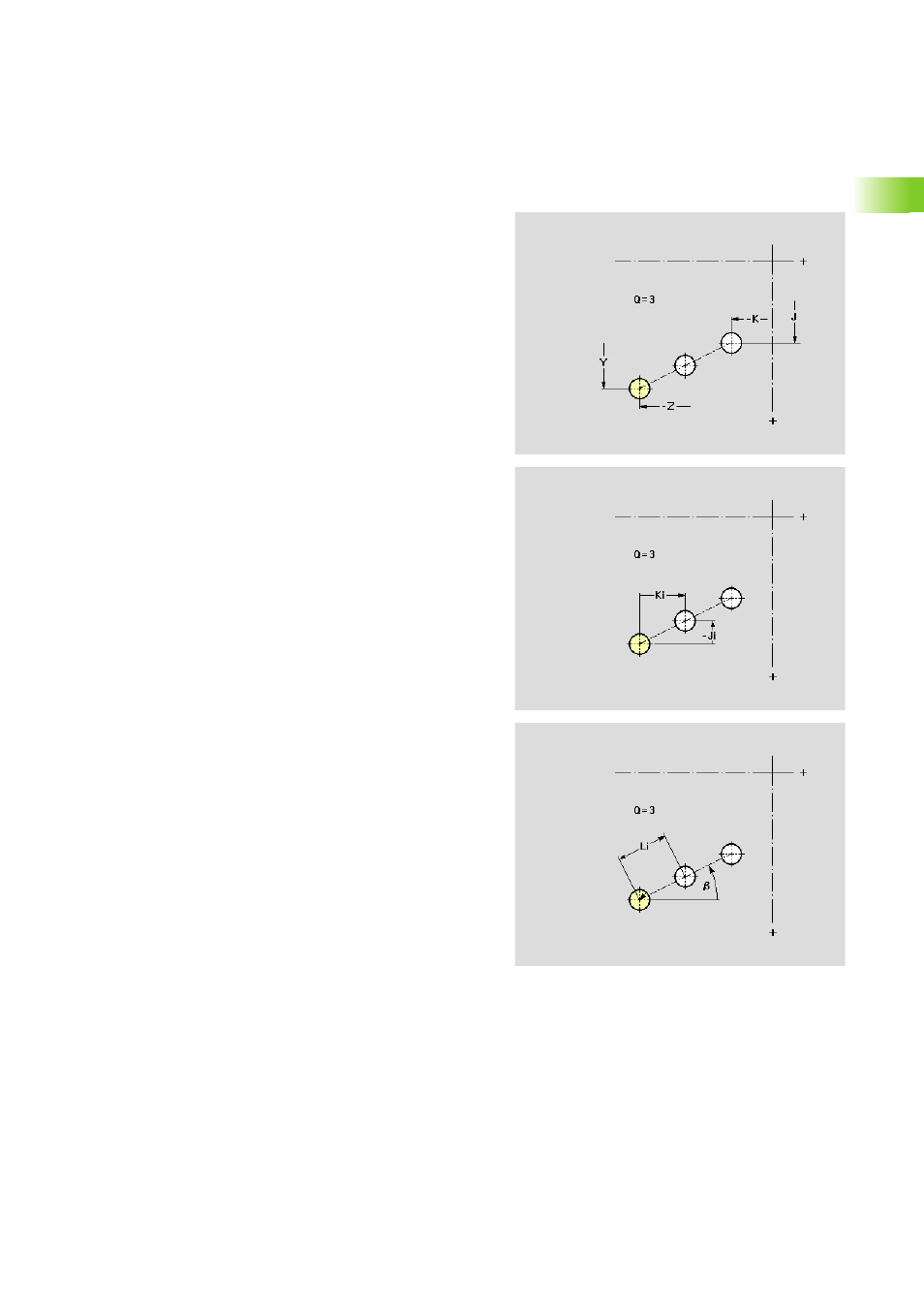

Piano YZ: sagoma di fori lineare
La funzione definisce una sagoma di fori lineare nel piano YZ.
Parametri
Y
Punto iniziale sagoma in coordinate cartesiane
Z Punto iniziale sagoma in coordinate cartesiane
a Punto iniziale sagoma in coordinate polari (riferimento
angolo: asse Z positivo)
P Punto iniziale sagoma in coordinate polari
Q Numero di fori
J Punto finale sagoma in coordinate cartesiane
K Punto finale sagoma in coordinate cartesiane
Ji Distanza tra due fori in direzione Y
Ki Distanza tra due fori in direzione Z
b Angolo asse longitudinale della sagoma (riferimento: asse Z)
L Lunghezza totale sagoma
Li Distanza tra due fori (distanza di sagoma)
Descrizione del foro (vedere "Piano XY: foro singolo" a
pagina 77)
