Punto di partenza profilo G180-Geo
G180 definisce il punto iniziale di un profilo nel piano YZ.
Elemento lineare G181-Geo

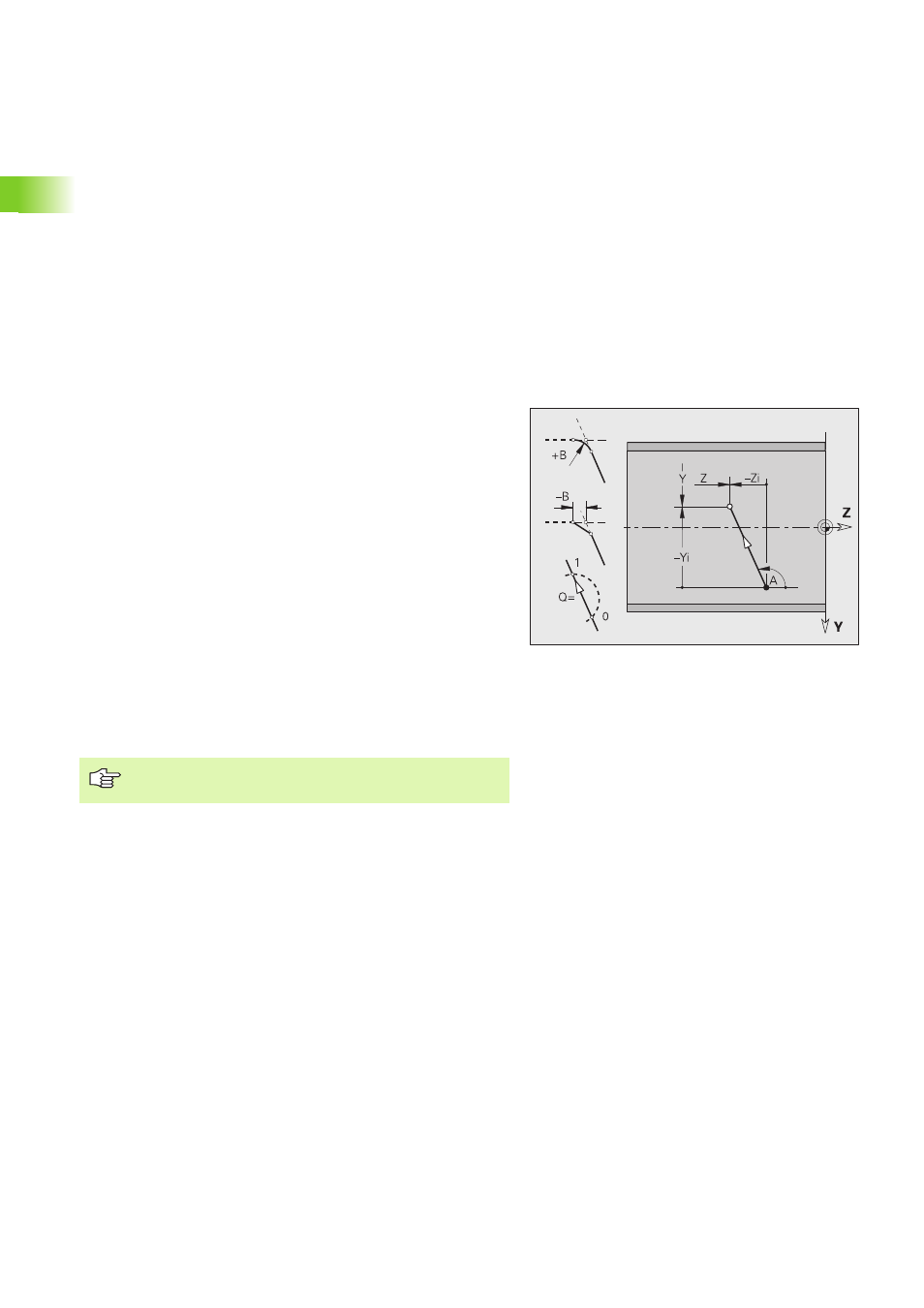

G181 definisce un elemento lineare di un profilo nel piano YZ.
Parametri
Y
Punto iniziale profilo
Z Punto iniziale profilo
Parametri
Y
Punto finale
Z Punto finale
A Angolo rispetto all'asse Z positivo
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio raccordo
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione Y, Z: assoluto, incrementale, di tipo
modale o "?"
