1.5 DIN PLUS: profili piano XY
Punto di partenza profilo G170-Geo
G170 definisce il punto iniziale di un profilo nel piano XY.

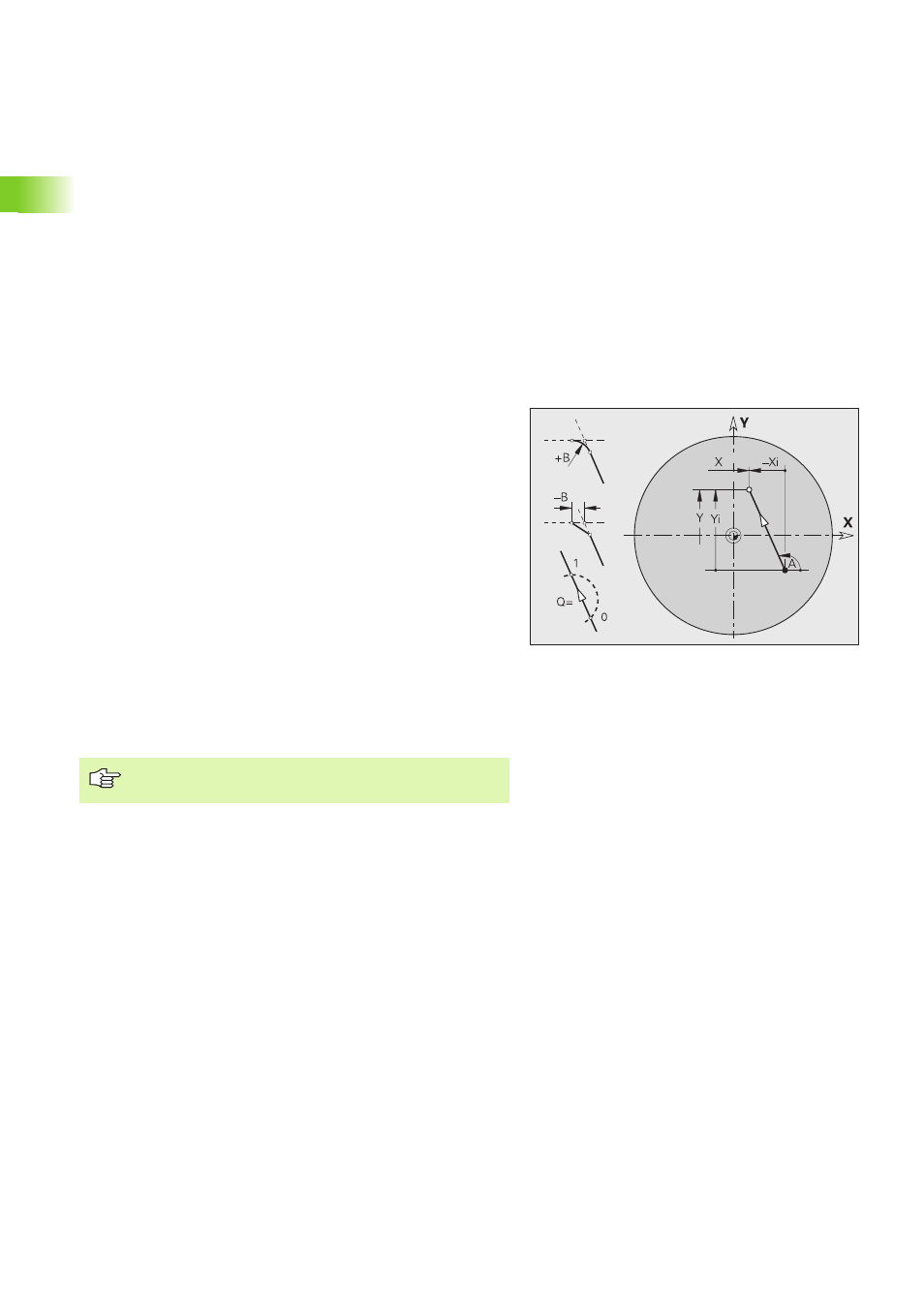

Elemento lineare G171-Geo
G171 definisce un elemento lineare di un profilo nel piano XY.
Parametri
X
Punto iniziale profilo (quota radiale)
Y Punto iniziale profilo
Parametri
X
Punto finale (quota radiale)
Y Punto finale
A Angolo rispetto asse X positivo
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio raccordo
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione X, Y: assoluto, incrementale, di tipo
modale o "?"
