.15 TURN PLUS: pr
ofili piano XY
Piano XY: sagoma di figure lineare

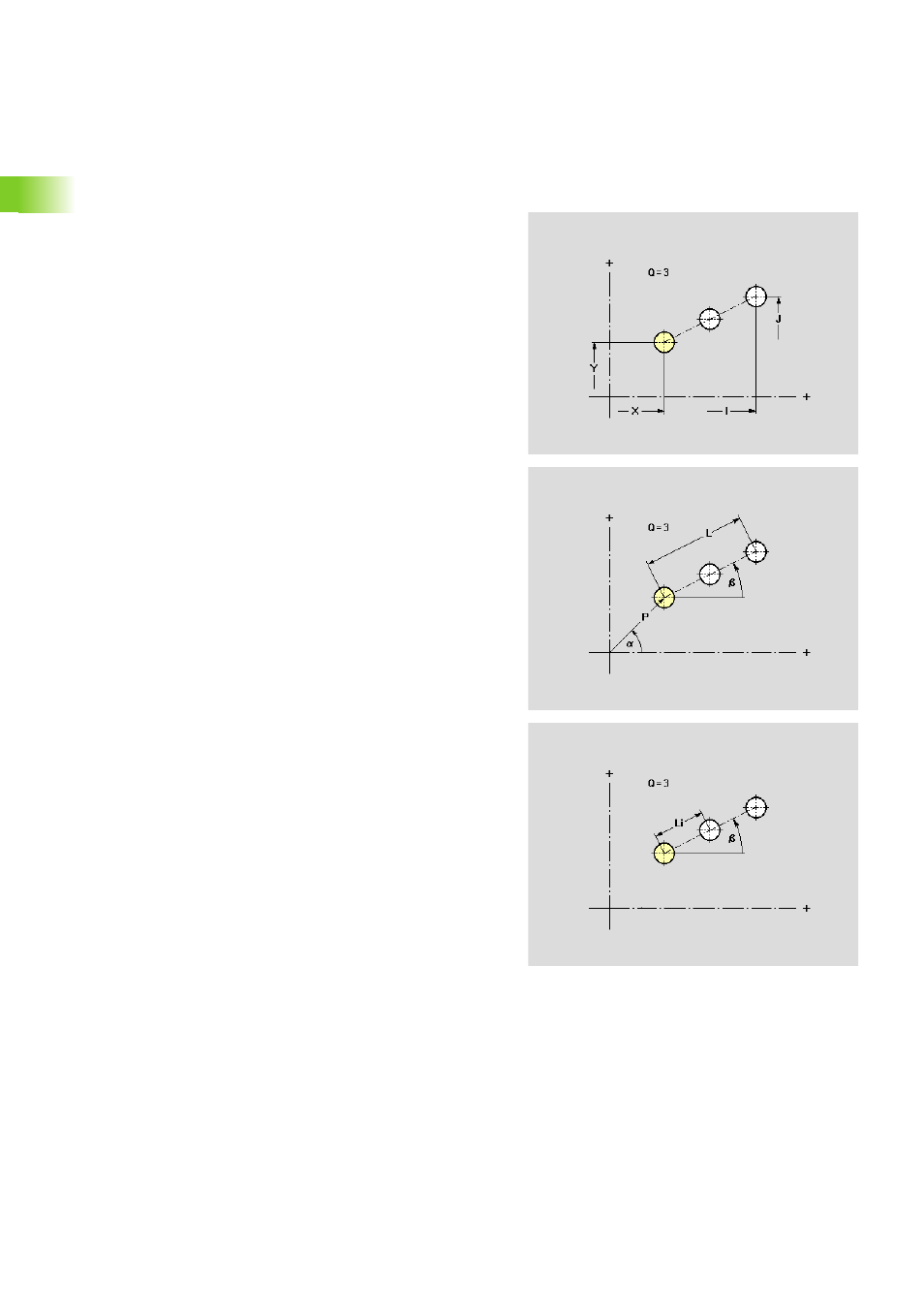

La funzione definisce una sagoma di figure lineare nel piano XY.
Parametri
X
Punto iniziale sagoma in coordinate cartesiane (quota radiale)
Y Punto iniziale sagoma in coordinate cartesiane
a Punto iniziale sagoma in coordinate polari (riferimento
angolo: asse X positivo)
P Punto iniziale sagoma in coordinate polari
Q Numero di figure
I Punto finale sagoma in coordinate cartesiane (quota radiale)
J Punto finale sagoma in coordinate cartesiane
Ii Distanza tra due figure in direzione X
Ji Distanza tra due figure in direzione Y
b Angolo asse longitudinale della sagoma (riferimento: asse X)
L Lunghezza totale sagoma
Li Distanza tra due figure (distanza di sagoma)
Descrizione della figura
