.2 Comando manuale e modo aut
o
matico
Misurazione e correzione dell'utensile di
magazzino
Misurazione utensile: la funzione determina le lunghezze
dell'utensile con l'angolo di orientamento corrente dell'asse B e
l'angolo di posizione dell'utensile. Questi valori vengono anche
visualizzati. Inoltre il controllo ricalcola le dimensioni per la posizione
B=0 e le salva nella banca dati utensili.

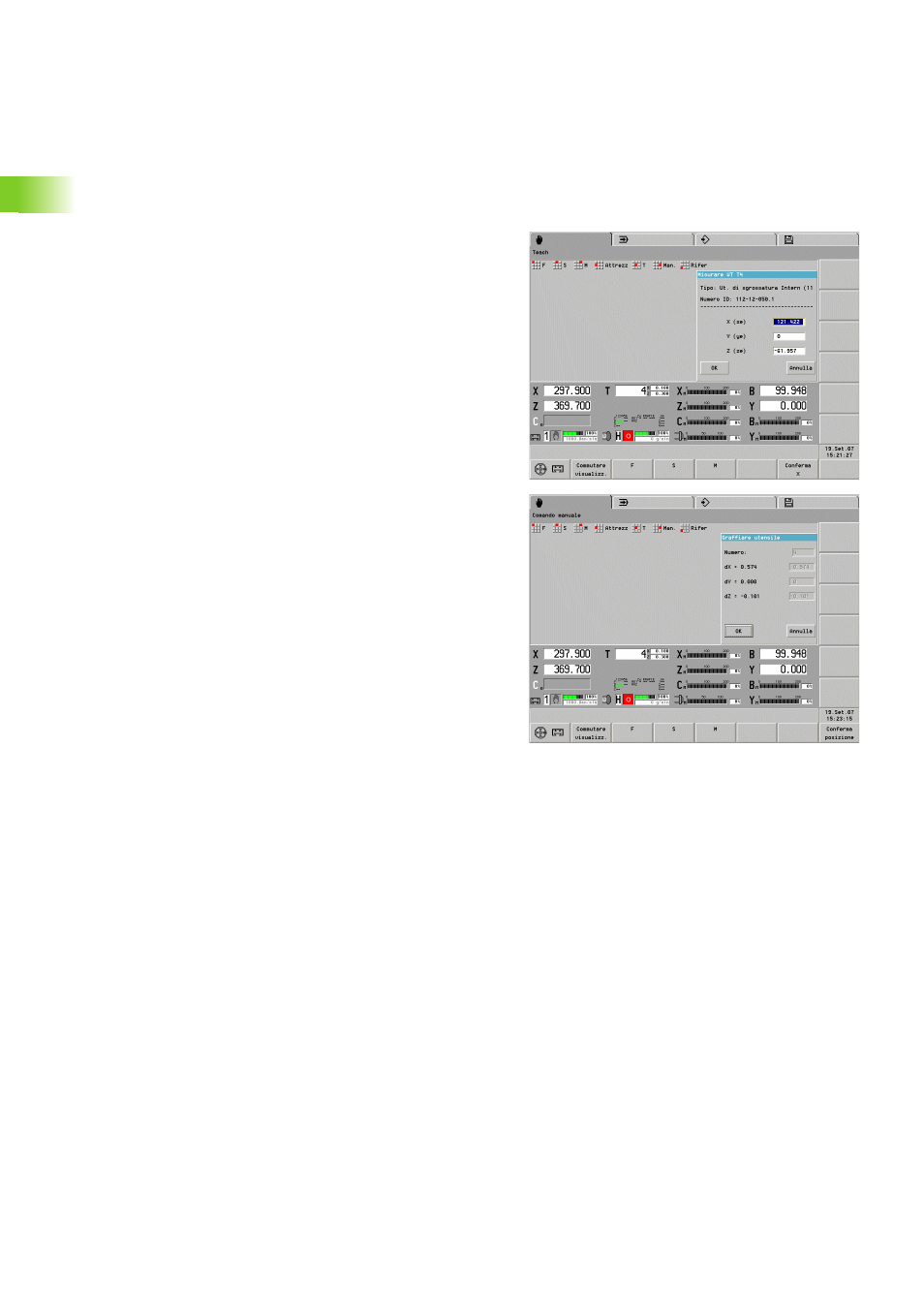

U Selezionare nel comando manuale "Preparazione >
Preparazione utensile > Misurazione utensile". Il
controllo indica i valori misurati validi nella finestra di
dialogo "Misurazione utensile T..".
U Determinare le dimensioni utensile, inserirle e
chiudere la finestra di dialogo.
Il controllo
„ cancella i valori di correzione
„ registra le dimensioni utensile nella banca dati
Determinazione dei valori di correzione: i valori di correzione
vengono determinati oppure indicati con l'angolo di orientamento
dell'asse B e l'angolo di posizione dell'utensile correnti. Il controllo
converte le dimensioni alla posizione B=0 e le memorizza nella banca
dati utensili.
U Selezionare nel comando manuale "Preparazione >
Preparazione utensile > Correzioni utensile". Il
controllo visualizza nella finestra di dialogo "Sfiora
utensile" i valori di correzione validi, riferiti alla
posizione B=0.
U Determinare i valori di correzione e chiudere la finestra
di dialogo
Il controllo assume i valori di correzione.
