.6 DIN PLUS: pr
ofili piano YZ

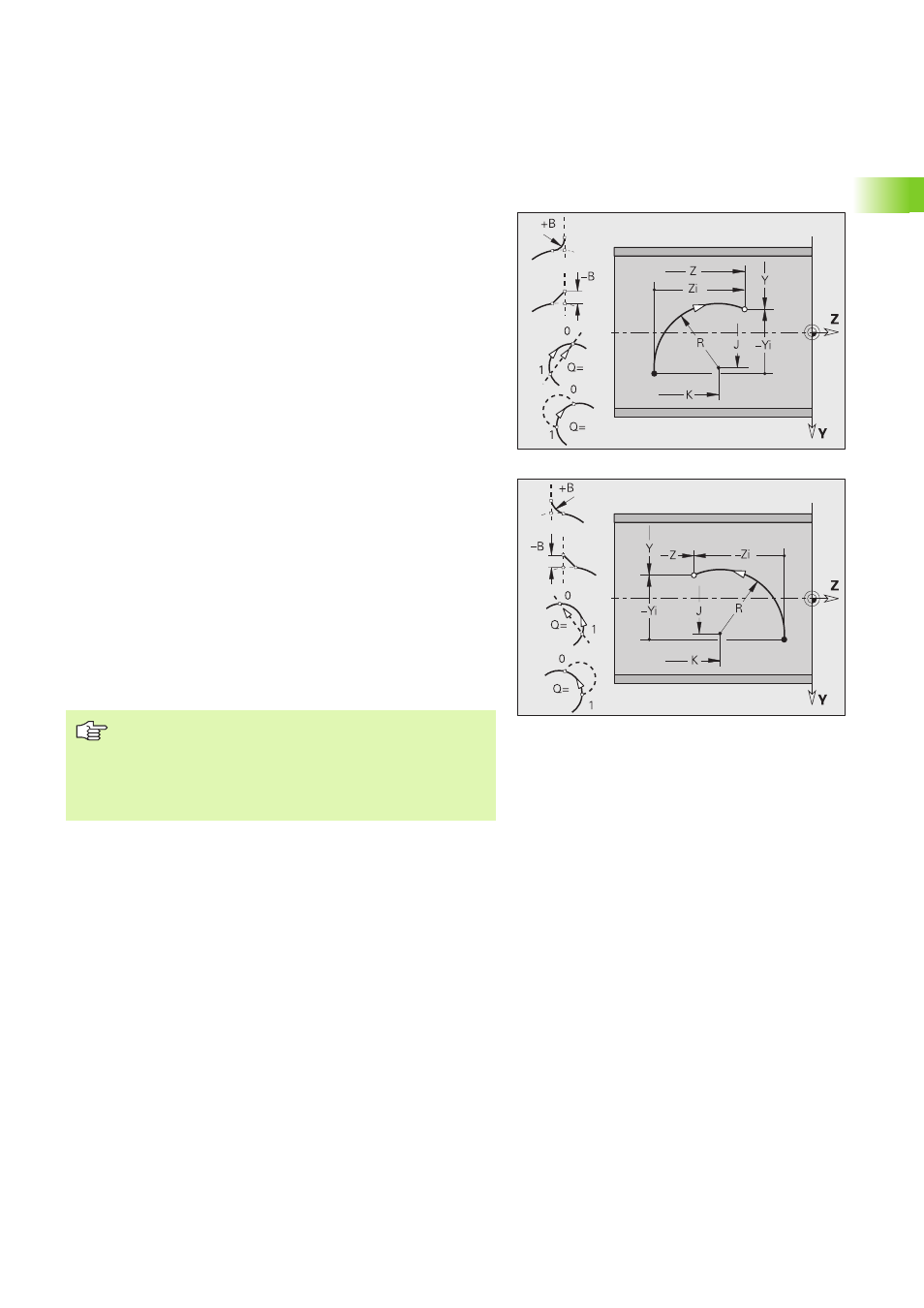

Arco di cerchio G182/G183-Geo
G182/G183 definisce un arco di cerchio di un profilo nel piano YZ.
Senso di rotazione: vedere la grafica di supporto
Parametri
Y
Punto finale (quota radiale)
Z Punto finale
J Centro (direzione Y)
K Centro (direzione Z)
R Raggio
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio raccordo
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ In caso di raccordo su elemento lineare vale:
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
„ In caso di raccordo su arco di cerchio vale:
„ Q=0: punto d'intersezione distante
„ Q=1: punto d'intersezione vicino
Programmazione
„ Y, Z: assoluto, incrementale, di tipo modale o "?"
„ J, K: assoluto o incrementale
„ Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
