HEIDENHAIN CNC PILOT 4290 13
1
.2 Comando manuale e modo aut
o
matico
Equipaggiamento del magazzino mediante spazio di lavoro
Si introduce l'utensile nel portautensili e si richiama la funzione
"Caricamento MAGAZZINO A TAMBURO". In questa si registra il
numero identificativo dell'utensile e il numero di posto di magazzino. Il
CNC PILOT memorizza l'utensile e registra il numero identificativo
nella lista di magazzino.
U Introdurre l'utensile nel portautensili (nello spazio di lavoro).
U Selezionare nel comando manuale "T > Magazzino > Carica
magazzino". Il CNC PILOT apre la finestra di dialogo "Magazzino:
Carica magazzino"
U Registrare i parametri e chiudere la finestra di dialogo. Il controllo
carica il rispettivo programma NC.
U Attivare il programma NC con Avvio ciclo.

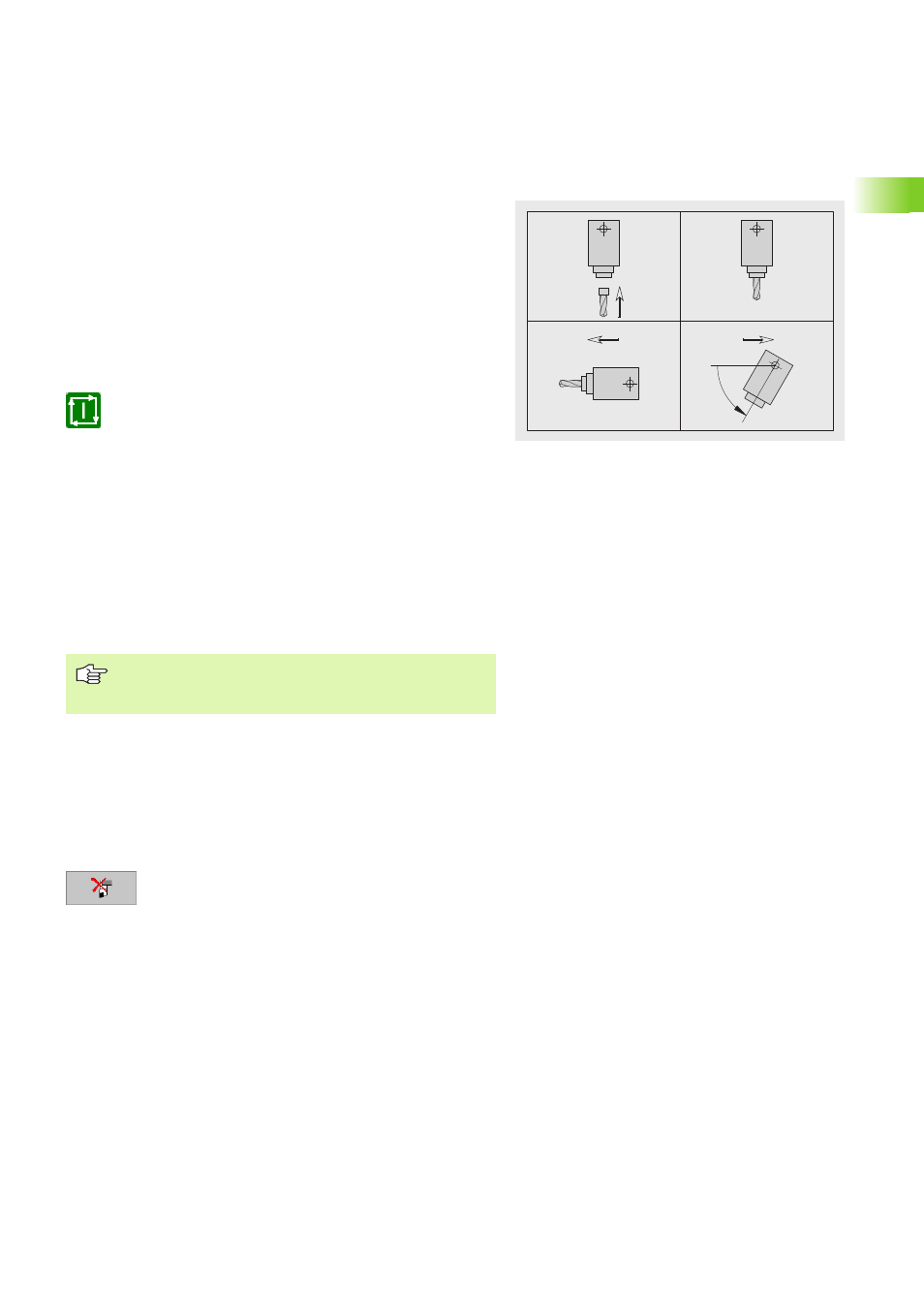

Il CNC PILOT
„ porta l'utensile nel magazzino
„ registra l'utensile nella lista di magazzino
„ sposta la slitta sul punto di cambio utensile
„ orienta l'asse B
Rimozione dell'utensile dal magazzino
Prelevare l'utensile dal magazzino e rimuovere la registrazione dalla
lista di magazzino.
U Ruotare in posizione il magazzino utensili e prelevare l'utensile
U Selezionare nel comando manuale "Preparazione > Lista utensili >
Preparazione lista"
U Posizionare il cursore sul posto di magazzino interessato
U Premere il softkey o il tasto Del e confermare la
richiesta di sicurezza. Il controllo rimuove l'utensile
dalla lista di magazzino.
B
1. 2.
3. 4.
ID . . .
P . . .
Parametri
ID
Numero identificativo dell'utensile di magazzino
P Numero di posto nel magazzino utensili
B Angolo asse B. Angolo su cui l'asse B viene orientato.
Tenere presente nell'uso e nelle indicazioni: questa
funzione viene eseguita mediante un programma NC. Il
programma NC viene attivato con Avvio ciclo.
