.6 DIN PLUS: pr
ofili piano YZ

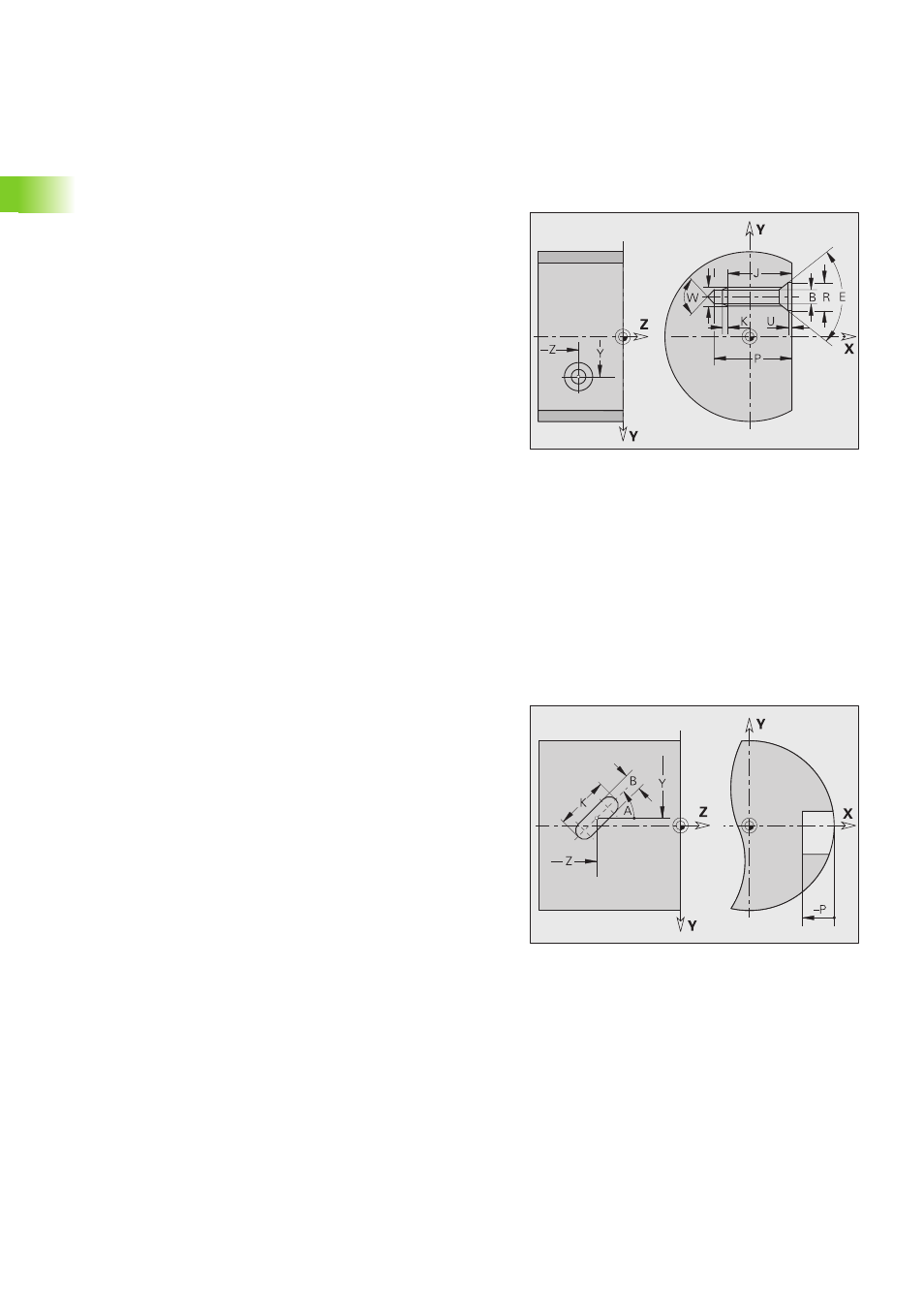

Foro G380-Geo
G380 definisce un foro singolo con svasatura e filettatura nel piano YZ.
Scanalatura lineare G381-Geo
G381 definisce una scanalatura lineare nel piano YZ.
Parametri
Y
Centro foro
Z Centro foro
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
„ V=0: filettatura destrorsa
„ V=1: filettatura sinistrorsa
A Angolo rispetto all'asse X; intervallo: –90° < A < 90°
O Diametro di centratura
Parametri
Y
Centro della scanalatura
Z Centro della scanalatura
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza della scanalatura
B Larghezza della scanalatura
P Profondità della tasca (default: "P" da G308)
