1
.15 TURN PLUS: pr
ofili piano XY

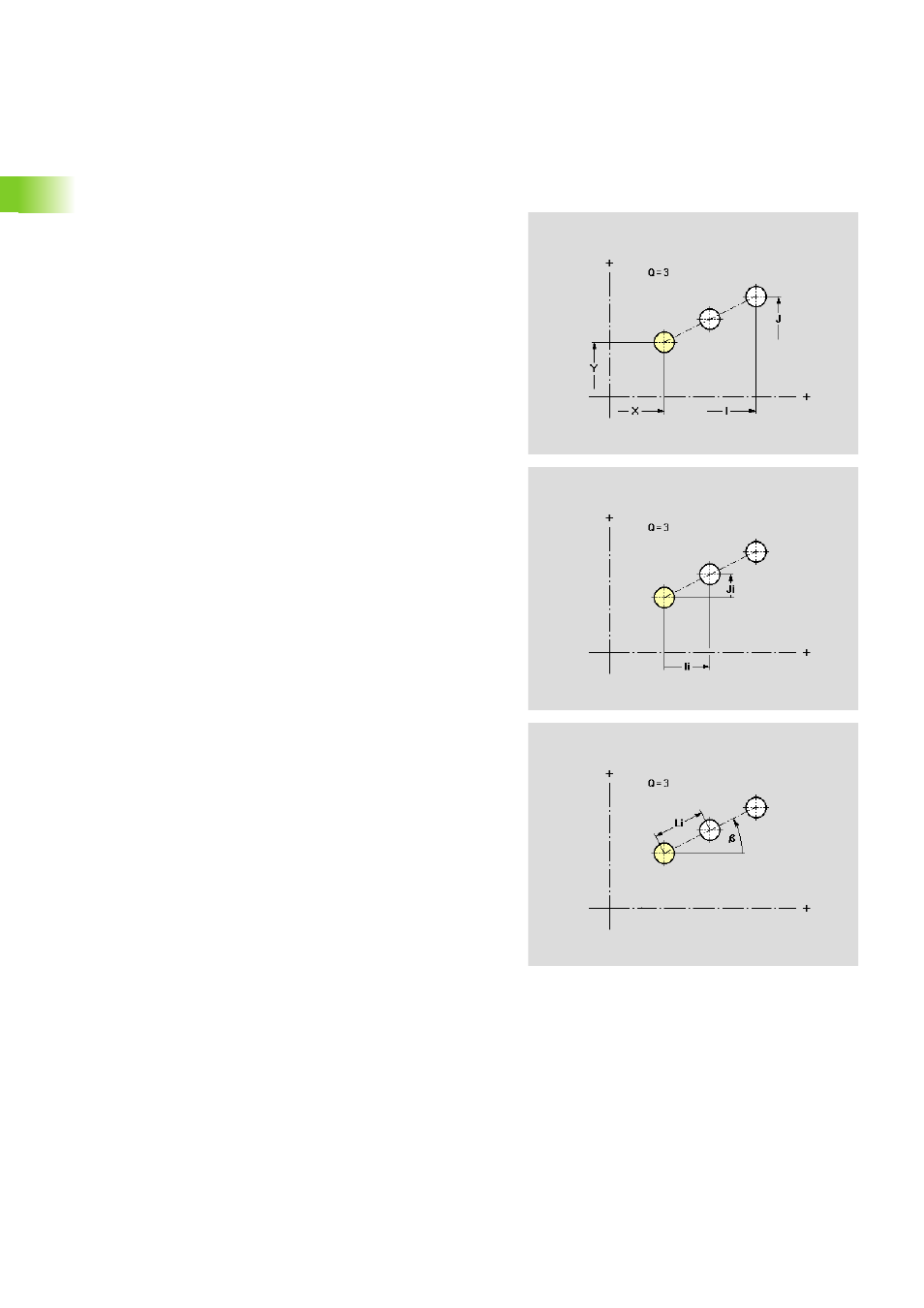

Piano XY: sagoma di fori lineare
La funzione definisce una sagoma di fori lineare nel piano XY.
Parametri
X
Punto iniziale sagoma in coordinate cartesiane (quota radiale)
Y
Punto iniziale sagoma in coordinate cartesiane
a
Punto iniziale sagoma in coordinate polari (riferimento
angolo: asse X positivo)
P
Punto iniziale sagoma in coordinate polari
Q
Numero di fori
I
Punto finale sagoma in coordinate cartesiane (quota radiale)
J
Punto finale sagoma in coordinate cartesiane
Ii
Distanza tra due fori in direzione X
Ji
Distanza tra due fori in direzione Y
b
Angolo asse longitudinale della sagoma (riferimento: asse X)
L
Lunghezza totale sagoma
Li
Distanza tra due fori (distanza di sagoma)
Descrizione del foro (vedere "Piano XY: foro singolo" a
pagina 77)
