28
1
.5 DIN PLUS: pr
ofili piano XY

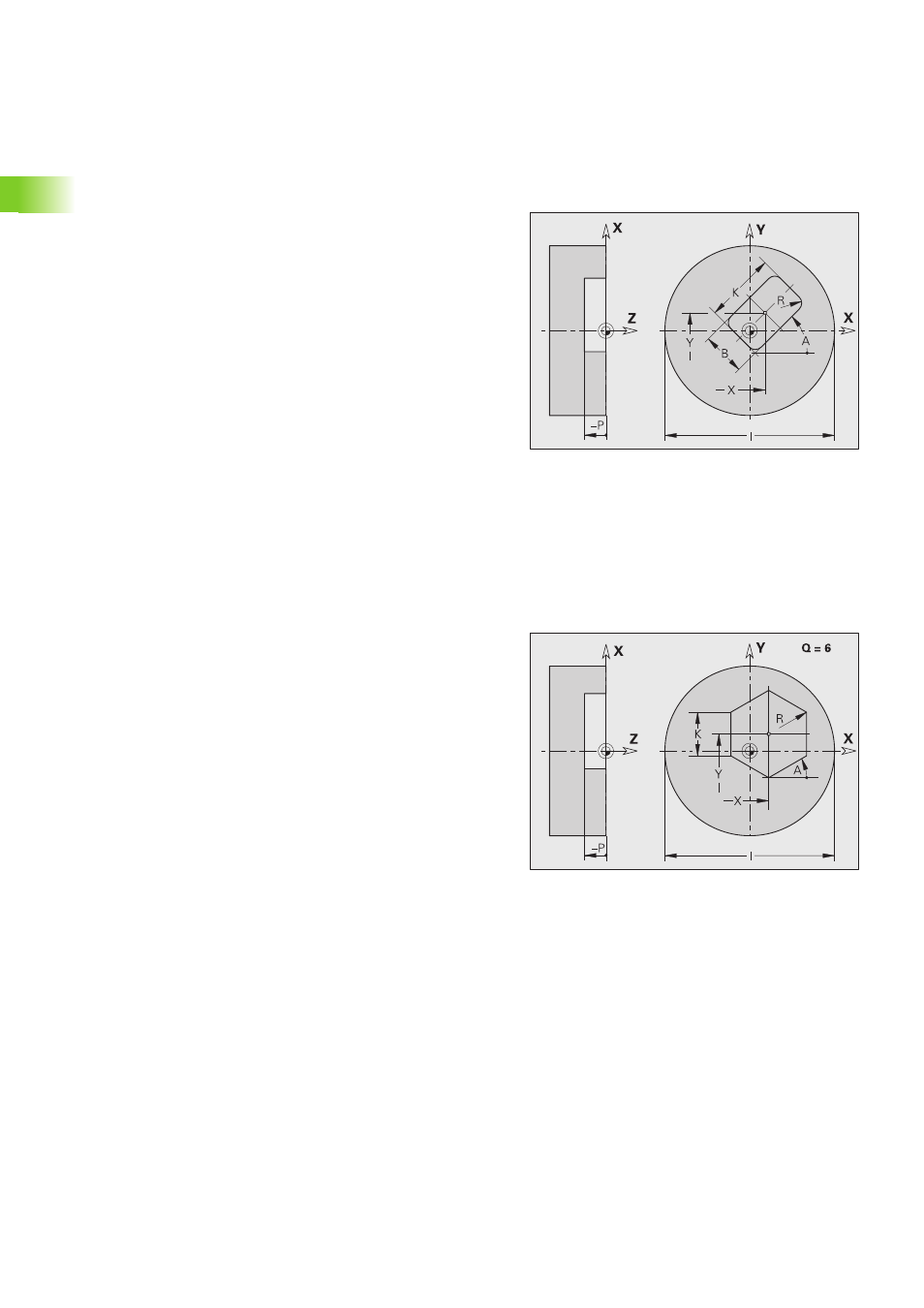

Rettangolo G375-Geo
G375 definisce un rettangolo nel piano XY.
Poligono regolare G377-Geo
G377 definisce un poligono regolare nel piano XY.
Parametri
X
Centro del rettangolo (quota radiale)
Y Centro del rettangolo
K Lunghezza del rettangolo
B (Altezza) Larghezza del rettangolo
R Smusso/Arrotondamento (default: 0)
„ R>0: raggio raccordo
„ R<0: larghezza smusso
A Angolo rispetto all'asse X (default: 0°)
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
I Diametro della superficie (per la limitazione di taglio)
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
Parametri
X
Centro del poligono (quota radiale)
Y Centro del poligono
Q Numero degli spigoli (Q >= 3)
A Angolo rispetto all'asse X (default: 0°)
K Lunghezza lato
„ K>0: lunghezza lato
„ K<0: diametro interno
R Smusso/Arrotondamento – default: 0
„ R>0: raggio raccordo
„ R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
I Diametro della superficie (per la limitazione di taglio)
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
